Vad är D-4 i en säkerhetsventil?

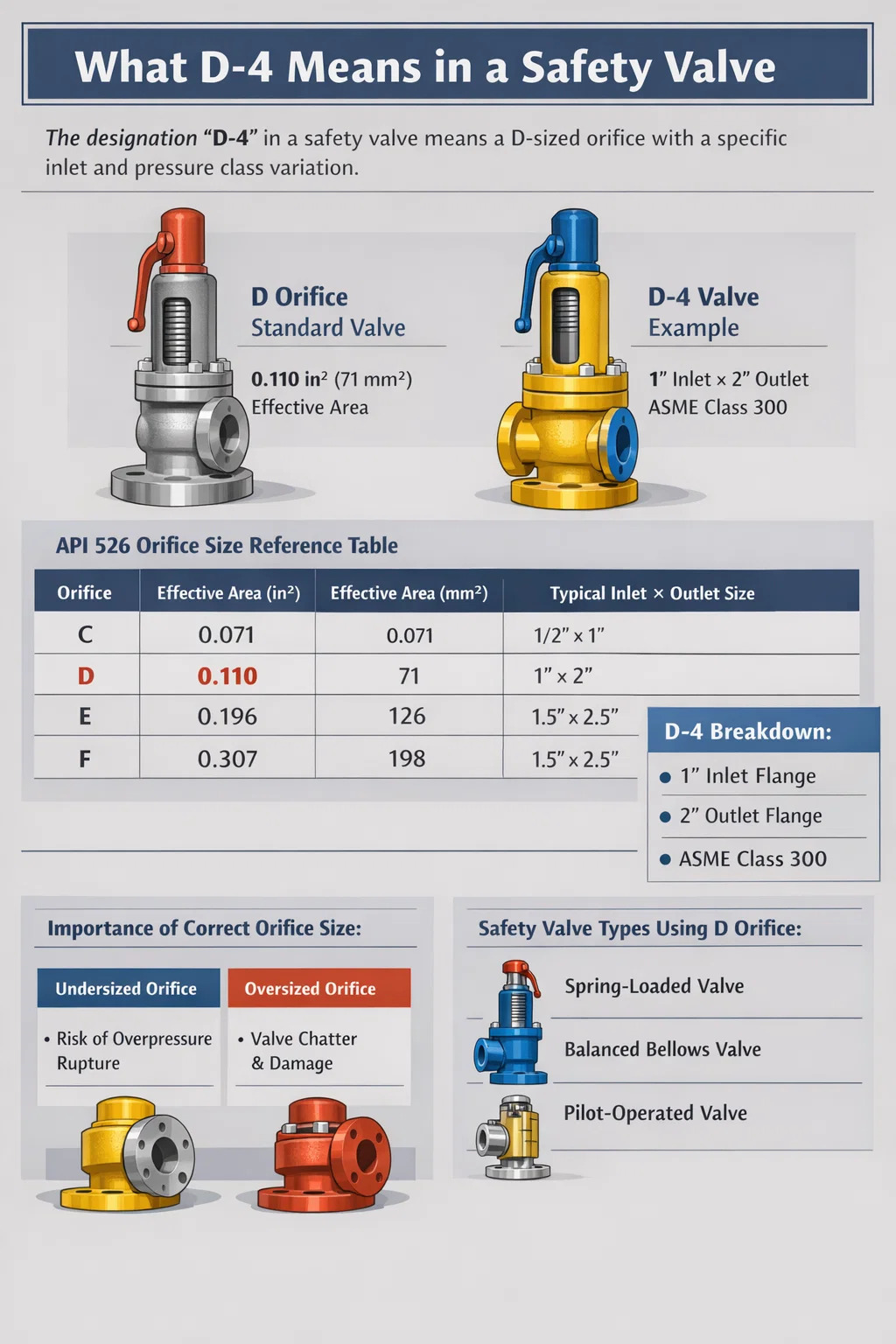

Vad D-4 betyder i en Säkerhetsventil — Det direkta svaret

I samband med en säkerhetsventil, D-4 hänvisar till en specifik öppningsbeteckning definierad av ASME (American Society of Mechanical Engineers) standarder , särskilt under ASME Section I och Section VIII, och vidare antagen av API Standard 526. Bokstaven "D" identifierar öppningsstorlekskategorin, medan suffixet "-4" – som används i vissa tillverkare eller API-refererade namnkonventioner – kan indikera en variation eller undertyp inom den öppningsklassen, ibland reflekterande säteshålsmodellens diameter, eller inloppsstorleksparets D-variant.

Standard D-öppningen i API 526 har en effektiv flödesarea på 0,110 kvadrattum (71 mm²) . Den sitter mellan den mindre C-öppningen (0,071 tum²) och den större E-öppningen (0,196 tum²), vilket gör den till en av de vanligast specificerade öppningsstorlekarna för applikationer med måttligt flöde inom petrokemisk industri och processindustri. När en tillverkare lägger till "-4" till denna beteckning, betecknar det vanligtvis en specifik inloppsflänsstorlek eller en tryckklassvariant - till exempel en D-öppningskropp med ett 1-tums inlopp och 2-tums utlopp (1×2-konfiguration) klassad till en specifik ASME-tryckklass.

Att förstå denna beteckning är avgörande när man väljer, köper eller byter ut en övertrycksventil (PRV) eller säkerhetsventil (SRV), eftersom en felaktig öppningsstorlek direkt påverkar ventilens förmåga att avlasta trycket tillräckligt snabbt för att skydda utrustningen från övertryckshändelser.

ASME och API Öppningsbeteckning System förklaras

För att helt förstå vad D-4 betyder måste du förstå hur öppningsbeteckningar fungerar inom säkerhetsventilindustrin. ASME- och API-standardiseringsramverket tilldelar alfabetiska bokstäver till standardiserade mynningsflödesområden. Dessa bokstäver går från D till T (med vissa bokstäver överhoppade), var och en representerar en successivt större effektiv flödesarea.

API Standard 526 — med titeln "Flanged Steel Pressure Relief Valves" — är det primära dokumentet som reglerar munstycksdimensionering och ventilkonfigurationer för flänsförsedda säkerhetsventiler som används i petroleumraffinaderier och relaterade industrier. Standarden fastställer öppningsarea, kroppsstorlekar, tryckklasser och materialkrav. Alla större säkerhetsventiltillverkare – inklusive Emerson (Fisher, Crosby), Curtiss-Wright (Farris), Leser, Spirax Sarco och Neles – designar sina produktlinjer runt dessa API 526-öppningsbeteckningar för att säkerställa utbytbarhet.

Standard API 526 Referenstabell för mynningsstorlekar

Det numeriska suffixet (som "-4") som ibland följer öppningsbokstaven i tillverkarens kataloger kommer inte från själva API 526. Istället återspeglar den tillverkarspecifik kodning för tryckklass, inlopps-/utloppsflänsklassificering eller modellgenerering. Till exempel använder vissa tillverkare ett suffix för att indikera att ventilkroppen är klassad till ASME klass 300-flänsar snarare än klass 150 - en skillnad som är oerhört viktig vid högre driftstryck. Andra använder den för att skilja en konventionell säkerhetsventil från en balanserad bälg eller pilotmanövrerad version inom samma öppningsfamilj.

Hur öppningens storlek direkt påverkar säkerhetsventilens prestanda

Mynningen är den enskilt mest prestandadefinierande komponenten inuti en säkerhetsventil. Det är den smalaste punkten genom vilken avlastningsvätska måste passera, och dess area dikterar den maximala flödeshastighet som ventilen kan släppa ut vid en given tryckskillnad. Att välja fel öppning – vare sig det är för litet eller onödigt stort – skapar allvarliga drifts- och säkerhetskonsekvenser.

Underdimensionerad öppning: Övertrycksrisken

Om en öppning är för liten för den erforderliga avlastningskapaciteten kan säkerhetsventilen inte släppa ut vätska tillräckligt snabbt när en övertryckshändelse inträffar. Systemtrycket kommer att fortsätta att stiga över den tillåtna ackumuleringsgränsen. Enligt ASME Sektion VIII är den maximalt tillåtna ackumuleringen för en enda tryckavlastningsventil som skyddar ett tryckkärl 10 % över det maximalt tillåtna arbetstrycket (MAWP) för icke-brandfall och 21 % för brandfall. Om ventilens öppning inte kan hantera det erforderliga flödet inom det ackumuleringsbandet, riskerar kärlet att spricka, vilket kan vara katastrofalt - och släpper ut giftiga, brandfarliga eller högtrycksvätskor i miljön.

Överdimensionerad öppning: Chatter och instabilitet

En öppning som är betydligt större än vad som behövs orsakar ett annat men lika allvarligt problem: prat. När arbetstrycket är nära det inställda trycket men det erforderliga flödet är mycket mindre än ventilens nominella kapacitet, öppnas ventilen kort, släpper ut en liten vätska, tappar skivlyft, snäpper till och öppnar omedelbart igen. Detta snabba hamrande - ibland förekommer dussintals gånger per minut - eroderar snabbt ventilsätet och skivan. En klapprande säkerhetsventil kan förstöras inom några timmar, och den kommer att läcka kontinuerligt när sätesytorna är skadade. D-öppningens storlek är specifikt lämplig när den beräknade erforderliga avlastningskapaciteten faller inom dess intervall - inte bara för att det är en vanlig storlek.

Formel för flödeskapacitet för säkerhetsventiler

För gas- och ångservice beräknas den erforderliga öppningsarean med hjälp av följande ASME/API-formel:

• A = W / (C × K × P₁ × √(M / T × Z))
• Där A = erforderlig effektiv utloppsarea (in²)
• W = erforderlig avlastningskapacitet (lb/h)
• C = gaskonstant baserat på förhållandet mellan specifika värme
• K = utsläppskoefficient (vanligtvis 0,975 för certifierade ventiler)
• P1 = avlastande tryck i psia (inställt tryck × 1,1 14,7 för 10 % ackumulering)
• M = gasens molekylvikt, T = absolut temperatur (°R), Z = kompressibilitetsfaktor

När den erforderliga arean har beräknats väljer ingenjören nästa standard API-öppningsstorlek som är lika med eller större än den beräknade arean. Om beräkningen ger en erforderlig yta på 0,095 tum², skulle D-öppningen (0,110 tum²) vara det korrekta valet. Om beräkningen ger 0,115 tum² är D-mynningen otillräcklig och E-mynningen (0,196 tum²) måste väljas.

Typer av säkerhetsventiler som använder D-öppningen

D-öppningsbeteckningen gäller för flera typer av säkerhetsventiler, var och en utformad för olika driftsförhållanden. Att förstå vilken ventiltyp som är lämplig för din applikation är lika viktigt som att välja rätt öppningsstorlek.

Konventionella fjäderbelastade säkerhetsventiler

Dessa ventiler är den mest använda designen och förlitar sig på en fjäder för att hålla skivan mot sätet tills systemtrycket tvingar upp skivan. En konventionell säkerhetsventil med öppning specificeras vanligtvis för ångservice på pannor, tryckluftssystem och gasbehandlingsutrustning med relativt stabilt mottryck (under 10 % av inställt tryck). Fjäderkraften är kalibrerad till det inställda trycket; när inloppstrycket når börvärdet lyfts skivan och vätska strömmar genom D-öppningen. Emerson Crosby Series 900 och Farris 2600 Series är välkända exempel tillverkade med D-öppningskonfigurationer.

Balanserade bälgar säkerhetsventiler

Dessa ventiler har en bälgenhet som isolerar fjädern från utloppssidan, vilket gör det inställda trycket oberoende av mottrycket. En öppningsbalanserad bälgventil är lämplig när det överlagrade eller uppbyggda mottrycket överstiger 10 % av det inställda trycket - till exempel i utflytande samlingsrör där flera ventiler rinner ut i ett gemensamt samlingsrör. Utan bälgen skulle ett variabelt mottryck få börvärdet att glida, vilket potentiellt hindrar ventilen från att öppnas vid rätt tryck eller få den att öppnas för tidigt.

Pilotstyrda övertrycksventiler

Pilotmanövrerade ventiler använder en liten pilotventil för att känna av systemtrycket och styra en större huvudventil. De kan fungera på upp till 98 % av inställt tryck utan läckage – jämfört med ungefär 90–92 % för fjäderbelastade ventiler – vilket gör dem idealiska för system som arbetar nära sina designgränser. D-öppningens storlek är mindre vanlig i pilotmanövrerade ventiler eftersom dessa konstruktioner i allmänhet är att föredra för applikationer med större flöde, men de är tillgängliga för applikationer som kräver tät avstängning i kombination med exakt inställt tryckreglering i mindre flödesströmmar.

D Öppningssäkerhetsventiltillämpningar inom industrin

D-öppningen är en av de minsta flänsade säkerhetsventilöppningarna i API 526-standarden, som positionerar den för specifika applikationsnischer där flödeskraven är måttliga men tillförlitlighet och kodöverensstämmelse är icke förhandlingsbara.

• Panna ångfat: Små pannor som producerar ånga vid tryck mellan 15 och 250 psig använder ofta D-öppningssäkerhetsventiler. Vid dessa tryck och typiska pannkapaciteter på 2 000–10 000 lb/h ånga ger D-munstycket tillräcklig avlastningskapacitet utan överspecifikation.
• Värmeväxlare: Skal-och-rörvärmeväxlare i kemiska anläggningar kräver ofta termiskt avlastningsskydd. D-öppningen är väl lämpad för vätskescenarier där det erforderliga flödet är litet men en certifierad, flänsad ventil är nödvändig för överensstämmelse med koden enligt ASME avsnitt VIII.
• Tryckluftssystem: Luftkompressormottagare och fördelningsrör i industrianläggningar med arbetstryck från 100 till 300 psig specificerar vanligtvis D-öppningssäkerhetsventiler på grund av de måttliga flödeskraven i förhållande till kärlvolymen.
• Gasbearbetningsutrustning: Separatorer, skrubbrar och snabbvalsar i olje- och gasdrift uppströms kan kräva tryckavlastningsventiler med D-öppning när gasflödet vid avlastande förhållanden faller inom kapacitetsområdet 0,110 tum².
• Farmaceutiska och livsmedelsbearbetningskärl: Små reaktorer och lagringskärl i dessa industrier arbetar ofta under strikta hygienkrav i kombination med måttliga tryckgränser, vilket gör D-öppningen till ett lämpligt val med flänsad säkerhetsventil.

Tillverkarspecifika tolkningar av D-4 i säkerhetsventiler

Medan API 526 standardiserar öppningsbokstaven varierar det numeriska suffixet beroende på tillverkare. Så här använder flera stora säkerhetsventiltillverkare ett numeriskt suffix vid sidan av D-öppningsbeteckningen:

Crosby (Emerson)

Crosbys JOS-E- och JBS-E-serier använder API-öppningsbokstaven i modellnummersträngen. En ventil beställd som en "1-D-2"-konfiguration anger ett 1-tums inlopp, D-öppning och 2-tums utlopp. Crosby använder inte ett numeriskt suffix efter öppningsbokstaven på samma sätt som D-4; istället hänvisar de numeriska elementen till kroppsanslutningsstorlekar inom deras modellnummerstruktur.

Farris Engineering (Curtiss-Wright)

Farris använder ett serienummer (som 2600, 2700) kombinerat med en öppningsbeteckning. Deras beställningskoder inkluderar öppningsbokstaven separat från ett seriesuffix, men en del dokumentation hänvisar till kombinerade koder där siffran efter öppningsbokstaven indikerar fjäderhuset eller tryckområdesinställningsgruppen. I detta sammanhang kan "D4" referera till en D-öppningsventil konfigurerad för en specifik fjädergrupp nummer 4.

Leser

Leser, en tysk tillverkare med en stark global närvaro, använder API-öppningsbokstäverna i sina flänsade ventilserier (Typ 441, 459, 526) men strukturerar deras fullständiga modellkoder annorlunda. Ett suffixnummer i deras system motsvarar typiskt en kroppsmaterialgrupp eller tryckklass – till exempel klass 150 kontra klass 300 flänsar. En "D-4"-notation från Leser-dokumentationen skulle kräva korsreferenser i deras specifika produktkatalog för att bekräfta om "-4" hänvisar till en materialgrupp, tryckklass eller servicekonfiguration.

Spirax Sarco

Spirax Sarco fokuserar mycket på ång- och kondensatapplikationer. Deras flänsade säkerhetsventiler för ångservice använder API-öppningsbeteckningar i vissa produktlinjer, med numeriska modifierare som indikerar tryckklasser eller trimkonfigurationer. När du granskar någon Spirax Sarco-dokumentation med en D-4-referens, betecknar "-4" troligen ett specifikt inställt tryckområde inom D-öppningens kroppsstorlek.

Det viktigaste är detta: konsultera alltid den specifika tillverkarens datablad eller beställningsguide när du stöter på en beteckning som D-4. API-bokstaven standardiserar flödesområdet. Det numeriska suffixet är patentskyddat och varierar mellan olika tillverkare. Att beställa en säkerhetsventil baserad enbart på en kod utan att verifiera tillverkarspecifik betydelse kan resultera i att du får en ventil med felaktig tryckklass, trimmaterial eller konfiguration för din applikation.

Säkerhetsventilstorlek: Steg-för-steg-process för val av D-öppning

Korrekt dimensionering av säkerhetsventiler är en formell ingenjörsprocess som styrs av ASME- och API-koder. Det involverar flera sekventiella steg, och att rusa igenom dem eller hoppa över verifieringssteg är en vanlig orsak till fältproblem.

1. Identifiera det lindrande scenariot: Bestäm vilket övertrycksscenario som styr - blockerat utlopp, brandfall, nätfel, styrventilfel, termisk expansion eller annan orsak. Varje scenario ger en annan nödvändig avlastningshastighet.
2. Beräkna nödvändig avlastningskapacitet: Beräkna massflödeshastigheten eller volymetrisk flödeshastighet för vätska som måste avlastas baserat på det styrande scenariot. För ett blockerat utloppsscenario på ett gassystem är detta vanligtvis det maximala inloppsflödet. För ett brandfall på ett vätskefyllt kärl följer beräkningen API 521 värmetillförselformler baserade på fuktad yta.
3. Bestäm avlastande förhållanden: Identifiera vätskesammansättningen, temperaturen vid avlastande förhållanden, inloppstrycket (inställt tryck plus tillämplig ackumulering) och mottrycket på utloppet. Dessa parametrar matas direkt in i beräkningen av mynningsarean.
4. Beräkna önskad öppningsarea: Tillämpa lämplig API/ASME-formel (gas-, ånga- eller flytande serviceekvationer skiljer sig). Detta ger dig den minsta nödvändiga effektiva flödesarean i kvadrattum eller mm².
5. Välj nästa större standardöppning: Jämför den beräknade arean som krävs med API 526-öppningstabellen och välj nästa tillgängliga storlek som överstiger kravet. Om den beräknade arean är 0,095 tum² väljs D-öppningen (0,110 tum²). Om det är 0,112 tum², flytta upp till E-öppningen (0,196 tum²).
6. Verifiera mottryckskompatibilitet: Bekräfta att den valda ventiltypen (konventionell, balanserad bälg eller pilotstyrd) är lämplig för den förväntade mottrycksnivån.
7. Ange fullständig ventilkonfiguration: Bestäm inlopps- och utloppsflänsklassificeringar (ASME Class 150, 300, 600, etc.), kropp och trimmaterial (kolstål, rostfritt stål, legering), lockform (öppen eller stängd) och eventuella speciella krav såsom mjuka säten eller testklackar.

Vanliga misstag när du specificerar en säkerhetsventil med D-öppning

Även erfarna ingenjörer gör fel under säkerhetsventilspecifikationen. Följande misstag förekommer upprepade gånger vid industriinspektioner och granskningar efter incidenten som involverar D-öppning och andra standardöppningssäkerhetsventiler.

• Använda nominell kapacitet istället för nödvändig kapacitet: Säkerhetsventilens datablad listar det faktiska nominella flödet genom ventilen vid de specificerade förhållandena. Ingenjörer matchar ibland detta nummer till systemets normala driftflöde snarare än det erforderliga avlastningsflödet vid övertrycksförhållanden. Det avlastande scenariot – inte normala driftsförhållanden – driver den erforderliga kapaciteten.
• Ignorera mottryck: Installation av en konventionell fjäderbelastad D-öppningssäkerhetsventil på ett samlingsrör där mottrycket varierar mellan 15 % och 40 % av inställt tryck kommer att orsaka betydande inställningstrycksdrift. Balanserade bälgar eller pilotmanövrerade ventiler måste användas i applikationer med högt mottryck.
• Förvirrande öppningsområde med håldiameter: "D"-beteckningen hänvisar till det effektiva utsläppsområdet, som står för utsläppskoefficienten (Kd). Den faktiska fysiska öppningsdiametern är större än den ekvivalenta arean beräknad från den effektiva arean. Ersätt inte den effektiva arean med fysiska hålmätningar i dimensioneringsberäkningar.
• Ersätta med en annan tillverkare utan att verifiera likvärdighet: En öppningsventil från tillverkare A och en D öppningsventil från tillverkare B har samma effektiva flödesarea (0,110 tum²), men deras fysiska dimensioner, fjäderintervall, materialalternativ och numeriska modellsuffix kan skilja sig åt. Kontrollera alltid med tillverkaren innan du korshänvisar artikelnummer.
• Inställt tryck för nära drifttrycket: Säkerhetsventiler bör normalt ställas in åtminstone 10 % över det normala drifttrycket för att förhindra sjudning och sätesskador. En öppningsventil inställd på 100 psig på ett system som rutinmässigt arbetar med 97 psig kommer att drabbas av accelererat sätesslitage och kan misslyckas med att återställas tätt efter avlastning.

Underhålls- och testkrav för säkerhetsventiler med D-öppning

En korrekt dimensionerad och installerad D-öppningssäkerhetsventil kräver fortfarande regelbundet underhåll och testning för att förbli funktionell och överensstämmande med koden. Jurisdiktionskraven för testintervaller för säkerhetsventiler varierar, men de flesta regelverk och branschpraxis överensstämmer med följande riktlinjer.

Testintervall

National Board of Boiler and Pressure Vessel Inspectors (NB-23) och de flesta delstatsjurisdiktioner i USA kräver att säkerhetsventiler på pannor testas minst årligen. För tryckkärl under ASME Section VIII styrs testintervallen ofta av ägarens riskbaserade inspektionsprogram (RBI), som kan specificera intervall på 2–5 år beroende på servicegrad och ventilhistorik. API 576 — "Inspektion av tryckavlastande enheter" — ger detaljerad vägledning om inspektionsintervall, testmetoder och acceptanskriterier för övertrycksventiler inklusive D-öppningskonfigurationer.

Bänktestning vs. testning på plats

Säkerhetsventiler kan testas på plats med hjälp av en testlyftspak (där sådan finns och där systemtrycket är tillräckligt) eller på en testbänk efter att ha tagits ur drift. Bänktestning är mer omfattande och krävs när ventilen måste omcertifieras efter reparation eller när testning på plats inte kan verifiera det inställda trycket korrekt. Under bänktestning utsätts en D-öppningssäkerhetsventil för ökande inloppstryck tills den öppnas; det inställda trycket verifieras och ventilen inspekteras med avseende på sätetäthet efter återmontering.

Vanliga underhållsproblem

• Sätesläckage: Det vanligaste problemet som upptäcks vid inspektion. Orsakas av processkontamination på sätet, skrammelskador eller korrosion. D-öppningen, som är en liten ventil, är särskilt känslig för partikelkontamination som blockerar sätet.
• Fjäderutmattning eller korrosion: Fjädrar tappar spänning med tiden, särskilt vid hög temperatur eller korrosiv drift. En utmattad fjäder gör att det inställda trycket glider nedåt.
• Inloppsblockering: Ansamling av skräp vid inloppet begränsar flödet genom D-öppningen och kan förhindra att ventilen når fullt lyft. Inloppsskärmar, där sådana används, måste rengöras regelbundet.
• Utloppsmottrycksuppbyggnad: Delvis blockerade utloppsrör ökar mottrycket och påverkar inställt tryck och avlastningskapacitet för konventionella (obalanserade) säkerhetsventiler.

Regulatoriska standarder som styr säkerhetsventiler med D öppningsbeteckning

Säkerhetsventiler – inklusive de med D- och D-4 öppningsbeteckningar – måste uppfylla en uppsättning skikt av koder och standarder. Att förstå vilka standarder som gäller för din specifika installation är avgörande för laglig efterlevnad och säker drift.

• ASME avsnitt I: Täcker elpannor. Säkerhetsventiler på pannor måste vara ASME-certifierade och stämplade med "V"-kodsymbolen, vilket indikerar att de har klarat kapacitetscertifieringstest vid ett erkänt testlaboratorium.
• ASME avsnitt VIII: Täcker tryckkärl. Övertrycksventiler måste ha "UV"-stämpeln för tryckavlastningsventiler eller "UD"-stämpeln för sprängskivor. D-öppningen används vanligtvis i avsnitt VIII-applikationer.
• API Standard 526: Fastställer dimensions- och materialstandarder för övertrycksventiler i stål med flänsar som används inom petroleum- och kemisk industri. Definierar det effektiva området för D-öppningen som 0,110 tum².
• API Standard 520 (del I och II): Ger vägledning för dimensionering, val och installation av tryckavlastande enheter. Del I täcker design och dimensionering; Del II täcker installationskrav inklusive design av inlopps- och utloppsrör för att förhindra skrammel och överdrivet mottryck.
• API Standard 521: Täcker tryckavlastnings- och tryckavlastande system, inklusive design av flare och ventilationssystem. Obligatorisk läsning vid konstruktion av utloppssystem för säkerhetsventiler.
• PED (tryckutrustningsdirektiv) 2014/68/EU: Europeiska likvärdiga ramverk för tryckavlastningsanordningar, inklusive säkerhetsventiler som används i EU:s medlemsländer.
• National Board Inspection Code (NBIC / NB-23): Styr installation, inspektion och reparation av tryckavlastningsanordningar i jurisdiktioner som har antagit det, främst i USA och Kanada.
