Hur ofta behöver säkerhetsventiler testas?

Det direkta svaret: Hur ofta måste säkerhetsventiler testas

För de flesta industriella och kommersiella tillämpningar, säkerhetsventiler bör testas minst en gång var 12:e månad . Detta är dock inte en universell regel. Den faktiska erforderliga frekvensen beror på branschen, driftsmiljön, tillämpliga bestämmelser och den specifika typen av säkerhetsventil som används. I miljöer med hög risk eller hög cykling kan testintervallen vara så korta som var tredje till var sjätte månad. I välövervakade system med lägre risk tillåter vissa regelverk intervall på upp till fem år – men endast när de stöds av dokumenterade riskbedömningar och historiska prestandadata.

Det korta svaret är detta: om du är osäker, standard till årliga tester. Det intervallet uppfyller kraven i de flesta större standarder, inklusive ASME, API och många nationella säkerhetskoder. Men för att verkligen skydda din utrustning, din personal och din juridiska status måste du förstå hela bilden av vad som driver testfrekvensen – och vad som händer när ventiler inte testas enligt schemat.

Varför Säkerhetsventil Testningsfrekvensen är inte en enda storlek

Säkerhetsventiler är tryckavlastningsanordningar utformade för att skydda system från övertryck - ett tillstånd som kan orsaka katastrofala utrustningsfel, bränder, explosioner eller giftiga utsläpp. Eftersom konsekvenserna av fel är så allvarliga är testningen av säkerhetsventiler hårt reglerad. Men de specifika intervallen formas av flera överlappande faktorer.

Driftmiljö och mediatyp

En säkerhetsventil som hanterar ren ånga i ett välkontrollerat pannrum utsätts för mycket mindre slitage än en som hanterar frätande kemikalier, partikelhaltiga gaser eller trögflytande vätskor. När processmediet är aggressivt eller smutsigt, ackumulerar ventiler avlagringar, utsätts för korrosion eller utvecklar sätesläckage mycket snabbare. Under dessa förhållanden är testning var sjätte månad - eller till och med kvartalsvis - inte överdriven. Det är en försiktig ingenjörspraxis.

Systemtryck och temperaturcykler

Ventiler som genomgår frekventa tryckcykler - öppnas och återställs flera gånger per år - slits på sina tätningsytor snabbare än ventiler som sällan aktiveras. Termisk cykling orsakar också trötthet i fjädrar och kroppsmaterial. Högcykelventiler i processindustrier som petrokemikalier eller kraftgenerering kräver ofta tätare inspektioner än det föreskrivna minimumet.

Regulatorisk jurisdiktion och tillämpliga koder

Olika länder, stater och industrier verkar under olika regelverk. Vad som uppfyller OSHA:s Process Safety Management-standard kan skilja sig från kraven enligt EU:s tryckutrustningsdirektiv (PED), Storbritanniens PSSR 2000-föreskrifter eller lokala panninspektionskoder. Kontrollera alltid vilken standard som gäller för din specifika utrustning och plats.

Testintervall efter bransch och standard

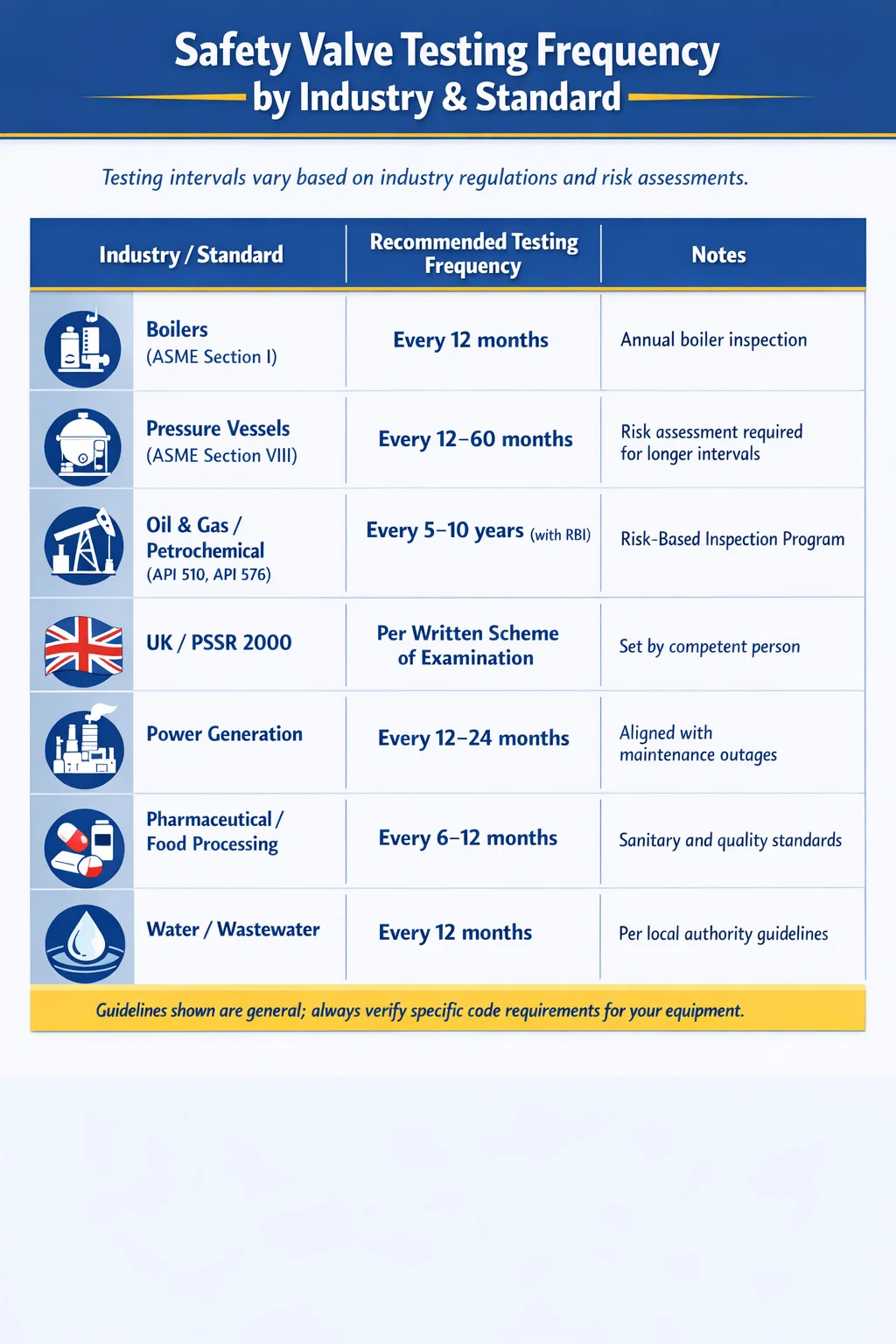

Tabellen nedan sammanfattar vanliga testfrekvenskrav inom stora industrier och regelverk. Dessa är allmänna riktlinjer — se alltid den specifika utgåvan av standarden som gäller för din utrustning.

Lägg märke till att olje- och gassektorn – där metodiken för riskbaserad inspektion (RBI) är allmänt antagen – lagligt kan förlänga testintervallen till fem eller till och med tio år. Detta är inte slarv. Det är ett strukturerat, datadrivet tillvägagångssätt som använder fellägesanalys, historiska ventilprestandaposter och realtidsövervakning för att motivera utökade intervall samtidigt som de övergripande säkerhetsresultaten bibehålls eller förbättras.

Vad ASME och API-standarder faktiskt säger om testfrekvens

Två av de mest refererade vägledningsorganen för testning av säkerhetsventiler är ASME (American Society of Mechanical Engineers) och API (American Petroleum Institute). Att förstå deras krav i detalj hjälper till att klargöra vad som faktiskt krävs kontra vad som helt enkelt är bästa praxis.

ASME-panna och tryckkärlskod

ASME:s BPVC Sektion I (Power Boilers) och Section VIII (Tryckkärl) behandlar båda säkerhetsventiler. För kraftpannor kräver koden att säkerhetsventiler testas minst årligen som en del av panninspektionen. För tryckkärl enligt avsnitt VIII är standarden mindre föreskrivande om intervaller och uppmanar istället användare att följa rekommendationerna från den auktoriserade inspektionsmyndigheten (AIA) och ventiltillverkaren.

ASME publicerar även standarder genom sin PTC-serie (Performance Test Codes) och NB (National Board) ger vägledning via NB-23 (The National Board Inspection Code), som omfattar inspektion och testning av tryckavlastningsanordningar. NB-23 rekommenderar testintervall som inte är längre än fem år för de flesta tryckkärl , med kortare intervall för mer krävande tjänster.

API 576 – Inspektion av tryckavlastande anordningar

API 576 är den primära standarden för inspektionsmetoder av övertrycksventiler inom petroleum- och petrokemisk industri. Den ger detaljerad vägledning om inspektionsintervall baserat på servicegrad. Standarden kategoriserar tjänster i rena, måttliga och svåra, med rekommenderade intervall från 10 år för rena, icke-frätande tjänster ner till 2 år eller mindre för svåra eller nedsmutsande tjänster.

API 576 stöder också uttryckligen användningen av RBI-program. Under ett korrekt implementerat RBI-program anpassat till API 580 och API 581 kan inspektionsintervallet för en säkerhetsventil förlängas utöver standardrekommendationer - men endast när det stöds av en dokumenterad riskanalys som granskats och godkänts av en kvalificerad inspektör eller ingenjör.

API 510 – Kod för inspektion av tryckkärl

API 510 styr den pågående inspektionen av tryckkärl i drift och refererar till API 576 för inspektion av tryckavlastningsanordningar. Det förstärker att operatörer måste föra register över alla ventiltester och att intervaller måste vara försvarbara baserat på utrustningens drifthistorik och serviceförhållanden.

De tre huvudtyperna av säkerhetsventiltester och när var och en används

Alla säkerhetsventiltester är inte desamma. Det finns tre primära kategorier av testning, och var och en tjänar ett annat syfte inom ett underhållsprogram.

Testning på plats (på plats).

In-situ-testning utförs medan ventilen förblir installerad på systemet. Den vanligaste metoden är ett manuellt lyfttest, där ventilens testspak kort manövreras för att verifiera att skivan lyfter fritt och ventilen kan öppna. Den här typen av test är snabb, billig och kan göras utan att ta systemet offline. Den bekräftar dock bara att ventilen kan öppna — den verifierar inte det inställda trycket (trycket vid vilket ventilen öppnar) eller återställande trycket.

Manuella lyfttester är lämpliga som en kontroll mellan intervallen men bör inte ersätta fullständig bänktestning. Många pannkoder och försäkringskrav anger manuell lyfttestning var tredje till sjätte månad utöver årliga fullständiga tester.

Bänktestning (butikstestning)

Bänktestning innebär att säkerhetsventilen tas ur drift och testas på ett dedikerat testställ med hjälp av kalibrerad utrustning. Detta är guldstandarden för verifiering av säkerhetsventiler. Ett korrekt bänktest bekräftar det inställda trycket, nedblåsning (tryckfallet innan ventilen återställs) och sätets täthet efter återmontering. Alla ventiler som inte öppnas inom ±3 % av det stämplade inställda trycket – den tolerans som anges av de flesta standarder – måste justeras eller bytas ut.

Bänktestning möjliggör också noggrann intern inspektion: undersökning av skivan, sätet, styrningen, fjädern och kroppen för korrosion, erosion, sprickor eller nedsmutsning. En ventil som klarar ett lyfttest men har en korroderad fjäder eller eroderat säte kan fortfarande misslyckas under faktiska övertrycksförhållanden — En risk för att bänktestning av fångster och testning på plats inte gör det.

Onlinetestning med bärbar testutrustning

Ett växande antal anläggningar använder bärbara ventiltestsystem - enheter som applicerar en kontrollerad kraft på ventilspindeln för att simulera lyftkraften av systemtrycket, vilket möjliggör verifiering av inställt tryck utan att faktiskt trycksätta ventilen till sitt börvärde. Dessa system, som de som använder TREVITEST eller Furmanite onlinetestmetoden, är särskilt värdefulla för system som inte kan tas offline för underhåll.

Onlinetestning accepteras alltmer av tillsynsorgan när de utförs enligt validerade procedurer. Det är särskilt vanligt i kontinuerliga processindustrier som kemiska fabriker och raffinaderier där systemavstängningar är sällsynta och dyra. Men onlinetestning har fortfarande begränsningar: det kan inte bedöma internt tillstånd, sätestäthet eller återställningstryck med samma tillförsikt som bänktestning.

Faktorer som kan förkorta eller förlänga ditt testintervall

Om ditt testintervall ska vara kortare eller längre än baslinjen beror på en kombination av tekniska och operativa faktorer. Här är en praktisk uppdelning av de viktigaste övervägandena.

Faktorer som vanligtvis förkortar testintervaller

• Processmedia som är frätande, surt, alkaliskt eller innehåller fasta partiklar
• Högtemperaturservice (över 300°C / 572°F) som påskyndar fjäderavslappning och sätesslitage
• Frekvent ventilaktiveringshistorik - en ventil som har öppnat tre eller flera gånger under det senaste året behöver mer uppmärksamhet
• Tidigare testfel: alla ventiler som misslyckades med sitt senaste test bör placeras på ett mer frekvent schema
• Ventiler som skyddar livssäkerhetskritiska system (ockuperade byggnader, sjukhus, skolor)
• Regulatoriska mandat från försäkringsgivare eller lokala myndigheter som ålägger kortare intervall än basstandarden
• Utrustningens ålder: ventiler äldre än 10–15 år driver vanligtvis lättare från sitt inställda tryck

Faktorer som kan stödja förlängda testintervall

• Rena, icke-korrosiva processmedia (som torr ånga, kväve eller instrumentluft)
• Lågtemperatur, lågtrycksservice väl inom ventilens designhölje
• Konsekvent, dokumenterad historia av godkända tester utan justering under flera cykler
• Kontinuerlig onlineövervakning (trycksändare, akustisk emissionsövervakning) som ger prestandadata i realtid
• Ett formellt implementerat och tredjepartsverifierat riskbaserat inspektionsprogram (RBI).
• Ventiler av högkvalitativ konstruktion från välrenommerade tillverkare med beprövade långsiktiga prestandadata

Det är värt att understryka att förlängning av ett intervall alltid kräver dokumenterad motivering. En inspektör eller anläggningschef som förlänger testintervallet för en säkerhetsventil utan dokumenterade bevis för att stödja det beslutet skapar betydande ansvarsexponering – både för anläggningen och för dem själva personligen.

Vad händer när säkerhetsventiler inte testas enligt schema

Konsekvenserna av att hoppa över eller försena säkerhetsventiltester sträcker sig från regulatoriska påföljder till katastrofala olyckor. Att förstå dessa resultat förstärker varför testscheman inte är valfria.

Ventildrift och inställningstryckavvikelse

Med tiden tappar fjädrarna spänningen på grund av termisk cykling och trötthet. En säkerhetsventil som var korrekt inställd för att öppna vid 150 psi när den installerades kan öppnas vid 130 psi (orsakar onödiga processförluster) eller 170 psi (vilket tillåter farligt övertryck innan avlastning). Studier av industriella säkerhetsventilpopulationer har funnit det mellan 10 % och 30 % av oprövade ventiler finns utanför deras acceptabla inställda trycktolerans när den slutligen testats — en betydande felfrekvens för en säkerhetskritisk enhet.

Sätesläckage och sjudning

En ventil vars säte har skadats av korrosion, erosion eller felaktig återplacering kan läcka kontinuerligt under sitt inställda tryck - ett tillstånd som kallas "sjuda". Även om simmer i sig inte alltid är omedelbart farligt, representerar det förlorade processmedia, miljöutsläpp (särskilt relevant för gas- eller ångtjänster) och en tidig varning om att ventilens kontakt mellan skivan och sätet har äventyrats. Obehandlad kan en sjudningsventil utvecklas till helt fel.

Ventiler som har fastnat öppna eller stängda

En ventil som inte har testats eller manövrerats under en längre period kan utveckla korrosionsbindning mellan skivan och sätet (fast stängt) eller mellan styrningen och kroppen (fastsatt öppen). En stängd ventil som fastnat ger inget skydd mot övertryck. En öppen ventil som fastnat orsakar kontinuerlig produktförlust och potentiellt osäkra driftsförhållanden. Båda scenarierna är det direkta resultatet av otillräcklig testning och underhåll.

Regulatoriska och försäkringskonsekvenser

Anläggningar som upptäcks i drift med försenade säkerhetsventiltester står inför potentiella åtgärder från tillsynsmyndigheter som OSHA (enligt dess PSM-standard för mycket farliga kemikalier), statliga panninspektionsmyndigheter eller National Board. Konsekvenser kan innefatta obligatoriska avstängningsorder, böter och i händelse av en incident, potentiellt straffansvar för anläggningsförvaltning. Försäkringar för industriella anläggningar kräver vanligtvis också demonstration av aktuella säkerhetsventiltestposter - ett förfallet testschema kan ogiltigförklara täckningen i exakt det ögonblick det behövs som mest.

Bygga ett program för testning och underhåll av säkerhetsventiler

Ett testintervall är bara meningsfullt när det är inbäddat i ett bredare program. Ett robust underhållsprogram för säkerhetsventiler inkluderar följande delar.

Komplett ventilregister

Varje säkerhetsventil i din anläggning bör katalogiseras i ett ventilregister som inkluderar: taggnummer, plats, service, inlopps- och utloppsstorlek, inställt tryck, designkod, tillverkare, modell, datum för senaste test, nästa schemalagda test och testresultathistorik. Utan ett komplett register är det omöjligt att veta vilka ventiler som ska testas och vilka som har förbisetts.

Kvalificerad inspektions- och provningspersonal

Säkerhetsventiltestning måste utföras av eller under överinseende av kvalificerad personal. I många jurisdiktioner innebär detta en National Board-certifierad inspektör eller en auktoriserad inspektionsmyndighet. Att använda okvalificerade tekniker för att testa säkerhetsventiler är inte bara riskabelt – det kan göra testresultaten juridiskt ogiltiga för regulatoriska ändamål.

Kalibrerad testutrustning

Testbänkar måste använda kalibrerade tryckmätare som kan spåras till nationella standarder (som NIST i USA). Kalibreringsprotokoll för testutrustning bör upprätthållas tillsammans med ventiltestprotokoll. Ett noggrant test med en okalibrerad mätare är inte ett noggrant test - och kommer inte att motstå regulatorisk granskning.

Detaljerade testprotokoll och dispositionsdokumentation

Varje test måste dokumenteras med datum, testarens identitet, inställt tryck som hittats, inställt tryck som vänster (efter eventuell justering), testutrustning som används och disposition (återlämnad till service, reparerad eller utbytt). Dessa register utgör den historiska databasen som motiverar framtida intervallbeslut och visar regelefterlevnad. Dokument bör sparas under utrustningens livstid , inte bara för den senaste testcykeln.

Reservventilstrategi

För kritiska applikationer har många anläggningar en pool av förtestade reservventiler. När en ventil tas bort för bänktestning, installeras den förtestade reservdelen omedelbart, vilket eliminerar varje period då det skyddade systemet fungerar utan en funktionell avlastningsanordning. Denna praxis är särskilt värdefull i kontinuerlig verksamhet där även korta oskyddade intervaller utgör betydande risk.

Riskbaserad inspektion: Ett smartare tillvägagångssätt för testintervaller

Riskbaserad inspektion (RBI) är en metod som använder kvantitativ eller kvalitativ riskanalys för att prioritera och schemalägga inspektionsaktiviteter. Istället för att tillämpa ett fast intervall på alla ventiler lika – oavsett deras tillstånd, service eller kritikalitet – tilldelar RBI inspektionsresurser där risken för fel är störst.

Enligt ett RBI-ramverk kan en säkerhetsventil i ren lågtrycksdrift med en felfri 15-årig testhistorik planeras för testning vart femte år. Under tiden kan en ventil i korrosiv högtrycksdrift med en historia av sätesläckage placeras på sex månaders intervall. Den totala inspektionsarbetsbelastningen kan vara liknande — men anläggningens riskprofil förbättras avsevärt eftersom resurserna riktas dit de betyder mest.

API 580 och API 581 utgör det primära ramverket för RBI inom olje-, gas- och kemisk industri. Implementering av ett kompatibelt RBI-program kräver vanligtvis: en systematisk riskbedömning av all tryckinnehållande utrustning, sannolikhetsanalys baserad på nedbrytningsmekanismer, konsekvens-av-misslyckande analys baserad på riskpotentialen hos den inneslutna vätskan och pågående granskning och uppdatering av riskpoäng när nya inspektionsdata blir tillgängliga.

RBI är inte ett sätt att minska säkerheten – det är ett sätt att upprätthålla eller förbättra säkerheten samtidigt som inspektionsresurserna används mer effektivt. Anläggningar som har implementerat RBI korrekt rapporterar ofta färre oväntade ventilfel och bättre övergripande trycksystemintegritet än de som förlitar sig på program med fast intervall enbart.

Vanliga misstag i säkerhetsventiltestningsprogram

Även välmenande underhållsprogram hamnar i förutsägbara fällor. Dessa är de vanligaste misstagen som undergräver effektiviteten av testscheman för säkerhetsventiler.

• Behandla ett manuellt lyfttest som ett substitut för bänktestning. Ett lyfttest säger att ventilen kan öppnas. Den säger ingenting om inställningstryckets noggrannhet, inre tillstånd eller återställningsbeteende.
• Misslyckas med att uppdatera testintervaller efter processändringar. Om ditt systemtryck, temperatur eller media har ändrats sedan den senaste intervallgranskningen kanske ditt testschema inte längre är lämpligt.
• Ignorera ventiler som aldrig har aktiverats. En ventil som aldrig har öppnats är inte nödvändigtvis tillförlitlig - den kan ha fastnat stängd på grund av korrosion eller nedsmutsning. Långt vilande ventiler behöver ofta mer granskning, inte mindre.
• Använder samma intervall för alla ventiler oavsett service. Att tillämpa ett generellt 12-månadersschema på varje ventil i en mångsidig anläggning ignorerar verkliga skillnader i risk och kritiskhet.
• Dålig registerhantering. Att förlora eller misslyckas med att dokumentera testposter eliminerar den historiska grunden för intervallbeslut och skapar regulatorisk exponering.
• Att fördröja testning på grund av produktionstryck. Driftsbekvämlighet bör aldrig åsidosätta testscheman för säkerhetsventiler. Uppskov måste formellt riskbedömas och dokumenteras, inte bara förbises.

Praktisk checklista för att granska ditt testschema för säkerhetsventiler

Om du granskar eller upprättar ett säkerhetsventiltestprogram, gå igenom den här checklistan för att säkerställa att dina intervaller och rutiner är försvarbara och effektiva.

1. Identifiera alla säkerhetsventiler i din anläggning och verifiera att de ingår i ditt underhållsledningssystem.
2. Bekräfta vilken regulatorisk standard eller kod som gäller för varje ventil baserat på dess service, plats och designklassificering.
3. Granska processförhållandena (media, tryck, temperatur) för varje ventil och bedöm om det aktuella intervallet är lämpligt för den servicegraden.
4. Kontrollera historiska testposter för varje ventil - alla ventiler med en historia av drift, fel eller justering behöver ett kortare intervall framöver.
5. Verifiera att personalen som utför tester har lämpliga kvalifikationer och att testutrustningen är inom dess kalibreringsfönster.
6. Bekräfta att testposterna är fullständiga, lagrade på ett säkert sätt och tillgängliga för myndighetsinspektion.
7. Identifiera eventuella ventiler vars testdatum har passerat och upprätta en korrigerande handlingsplan med dokumenterad riskbedömning för eventuella uppskjutningar.
8. Om din anläggning arbetar under ett RBI-program, verifiera att säkerhetsventilintervallen har inkluderats i RBI-bedömningen och att intervallen granskas närhelst processförhållandena eller utrustningens tillstånd ändras väsentligt.
9. Anlita din försäkringsgivare och/eller auktoriserade inspektionsbyrå för att bekräfta att ditt testprogram uppfyller deras krav – inte bara den lägsta regulatoriska tröskeln.
