Hur man dimensionerar en säkerhetsventil: En komplett teknisk guide

Det korta svaret: Hur man dimensionerar en säkerhetsventil

Till storlek a säkerhetsventil , måste du beräkna den erforderliga avlastningskapaciteten i mass- eller volymetriskt flöde och sedan välja en ventilöppningsarea som är tillräckligt stor för att passera det flödet vid ventilens inställda tryck plus tillåtet övertryck. Den styrande formeln beror på vätskefasen – gas, ånga eller vätska – och standarder som t.ex API 520 del I , API 526 och ASME Sektion VIII Div. 1 definiera den exakta beräkningsmetoden.

I praktiken innebär dimensionering av en övertrycksventil eller säkerhetsventil fyra kärningångar:

• Nödvändig avlastningsflödeshastighet (kg/h eller lb/h)
• Ställ in tryck och tillåtet övertryck (vanligtvis 10 % för enkelventilinstallationer per ASME)
• Mottryck vid ventilutloppet
• Vätskefysikaliska egenskaper vid lindrande förhållanden

När du har beräknat den erforderliga öppningsarean väljer du nästa standard öppningsstorlek större från API 526-tabellerna – aldrig mindre. En underdimensionerad säkerhetsventil skyddar inte kärlet; en överdimensionerad en tjattar, eroderar och läcker.

Varför korrekt dimensionering av säkerhetsventiler är viktigare än de flesta ingenjörer inser

En säkerhetsventil är den sista försvarslinjen mellan normal drift och en katastrofal övertryckshändelse. Underdimensionering innebär att ventilen inte kan flöda tillräckligt snabbt för att förhindra att kärlet överskrider sitt maximalt tillåtna arbetstryck (MAWP). Överdimensionering skapar ett annat men lika allvarligt problem: ventilen öppnas, avlastar en liten mängd vätska, stänger och öppnar sedan igen i snabb följd - ett destruktivt tillstånd som kallas pladder .

Prat orsakar sätesskador inom några minuter. En klapprande säkerhetsventil som ska hålla i 10 år kan förstöras i en enstaka händelse som varar mindre än en timme. Underhållskostnaderna för ventilsäten, skivor och munstycken kan uppgå från 2 000 USD till 20 000 USD per ventil, exklusive förlorad produktion.

Utöver ekonomi är regelefterlevnad obligatorisk. I de flesta jurisdiktioner måste tryckkärl skyddas av avlastningsanordningar dimensionerade och stämplade i enlighet med erkända koder. I USA, ASME-panna och tryckkärlskod avsnitt VIII är den primära standarden. I Europa styr tryckutrustningsdirektivet (PED) och EN ISO 4126 designen. Underlåtenhet att följa detta skapar juridiskt ansvar och kan ogiltigförklara utrustningsförsäkringen.

Nyckeltermer du måste förstå innan du dimensionerar

Säkerhetsventilens dimensionering har sin egen vokabulär. Att missförstå ens en term kan leda till ett räknefel som fortplantar sig genom hela dimensioneringsövningen.

Ställ in tryck

Inloppstrycket vid vilket säkerhetsventilen är inställd att öppna. För ett kärl med en MAWP på 100 barg får det inställda trycket inte överstiga 100 barg. Inställt tryck stämplas på ventilens namnskylt och testas under bänkinställning.

Övertryck

Tryckökningen över inställt tryck som uppstår när ventilen är öppen och flyter. ASME tillåter 10 % övertryck för en enda säkerhetsventil och 16 % för brandfall. Avlastningstrycket är lika med inställt tryck plus övertryck.

Mottryck

Tryck vid ventilutloppet, orsakat av utloppsrörsystemet. Mottrycket minskar differenstrycket över ventilen och minskar därför kapaciteten. Det finns två typer:

• Överlagrat mottryck — finns innan ventilen öppnar, på grund av ett trycksatt samlingsrör eller stängt utlopp.
• Uppbyggt mottryck — utvecklas endast när ventilen flyter, på grund av friktionsförluster i utloppsröret.

Konventionella säkerhetsventiler är känsliga för mottryck. Om det uppbyggda mottrycket överstiger 10 % av det inställda trycket, a balanserad bälg eller pilotmanövrerad övertrycksventil bör övervägas.

Urladdningskoefficient (Kd)

En dimensionslös faktor som står för flödesförluster genom ventilhuset. API 520 använder en nominell urladdningskoefficient, Kd, som vanligtvis är runt 0,975 för gas/ångservice och 0,65 för flytande service. Tillverkare publicerar certifierade Kd-värden från ASME-flödestester.

Erforderligt öppningsområde (A)

Minsta flödesarea beräknad från din avlastningstjänst. Du matchar sedan detta till nästa större standardöppningsbeteckning från API 526 (D, E, F, G, H, J, K, L, M, N, P, Q, R, T).

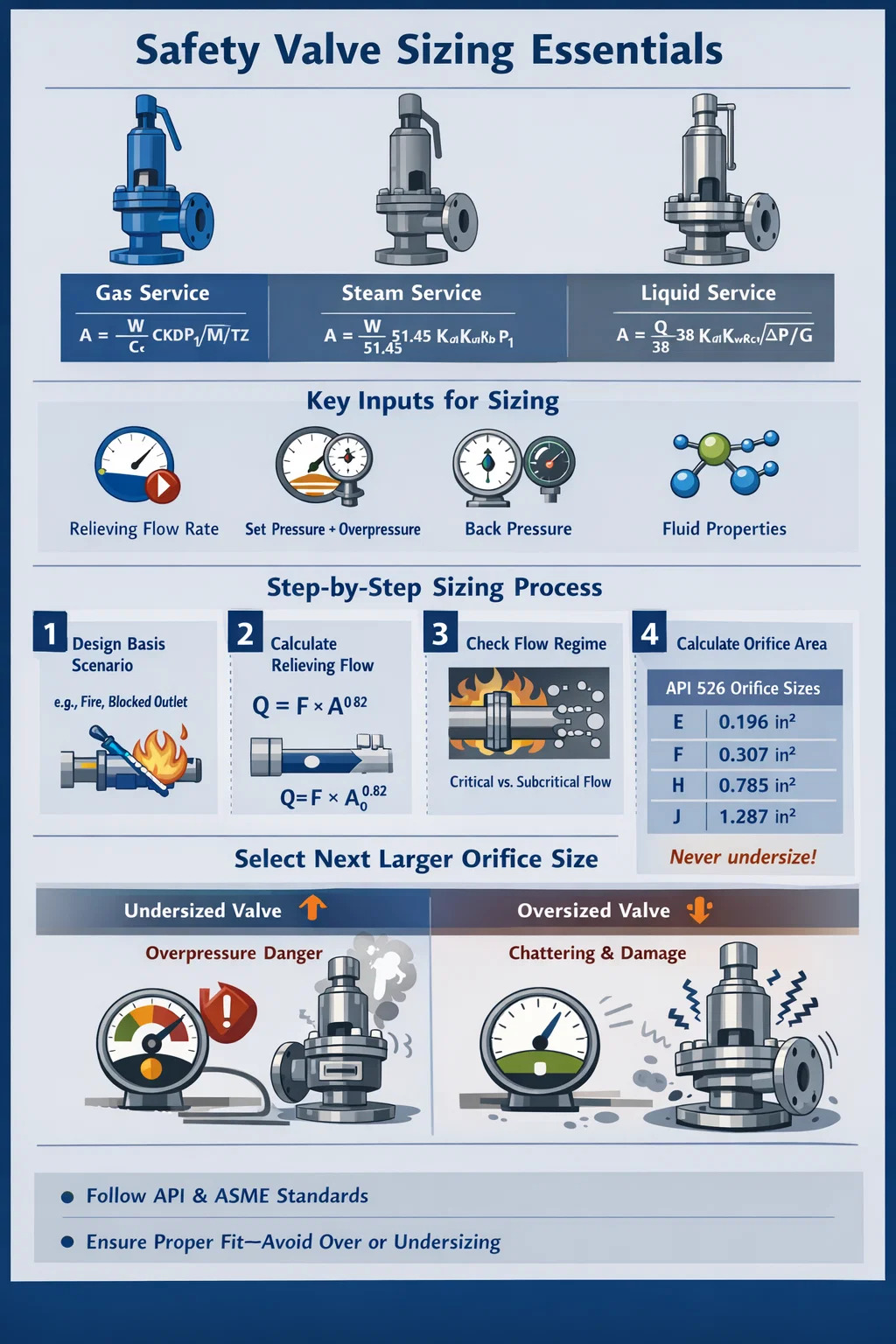

Steg-för-steg: Hur man dimensionerar en säkerhetsventil för gas- eller ångservice

Gas- och ångdimensionering använder kompressibla flödesekvationer. API 520 del I-metoden är branschstandarden för detta. Följ dessa steg i ordning.

Steg 1: Identifiera designgrundscenariot

Du måste först fastställa vad som orsakar övertrycket. Vanliga scenarier inkluderar blockerat utlopp, kylvattenfel, brandexponering, sprängning av värmeväxlarrör och skenande reaktion. Varje scenario ger olika nödvändiga avlastningsflöden. Storlek för det sämsta trovärdiga enskilda fallet om inte installationsfilosofin kräver samtidiga fall.

Steg 2: Beräkna erforderligt avlastningsflöde

Detta kommer från en processimulering eller värme- och materialbalans. För ett blockerat utlopp på en kompressor är det erforderliga flödet lika med hela kompressorns genomströmning. För brandfall tillhandahåller API 521 värmetillförselformeln:

Q = 43 200 × F × A ^0.82 (för våt yta, i BTU/h, imperialistiska enheter)

där F är en miljöfaktor (1,0 för nakna kärl, 0,3 för tillräckligt isolerade kärl) och A är den fuktade ytan i kvadratfot.

Steg 3: Kontrollera om det finns kritiskt eller underkritiskt flöde

Flödet genom ett säkerhetsventilmunstycke blir kritiskt (trängt) när förhållandet mellan mottryck och avlastningstryck faller under det kritiska tryckförhållandet Jfr. För en ideal gas beror Cf på förhållandet mellan specifika värme (k eller γ):

Cf = (2/(k 1)) ^k/(k-1)

För de flesta kolväten och luft är k ≈ 1,3–1,4, vilket ger Cf ≈ 0,545–0,528. Om mottrycket/avlastningstrycket är under Cf har du kritiskt flöde och använder den enklare kritiska flödesekvationen. Använd annars den subkritiska korrigeringen.

Steg 4: Applicera API 520 Gas Sizing Formula

För kritiskt gasflöde (API 520 del I, ekvation 3):

A = W / (C × Kd × P1 × Kb × √(M / (T × Z)))

• A = nödvändig öppningsarea (in²)
• W = nödvändig avlastningskapacitet (lb/h)
• C = gaskonstant härledd från k (dimensionslös, tabellerad i API 520 Appendix B)
• Kd = effektiv urladdningskoefficient (använd 0,975 för preliminär dimensionering)
• P1 = avlastning av tryck i psia (inställt tryck × 1,1 14,7 för atmosfärisk urladdning)
• Kb = Korrektionsfaktor för mottryck (från API 520-siffror; 1,0 om mottrycket är försumbart)
• M = gasens molekylvikt
• T = lindrande temperatur i Rankine (°F 460)
• Z = kompressibilitetsfaktor vid avlastande förhållanden (1,0 för idealgas)

Steg 5: Välj standard öppningsstorlek

Ta den beräknade arean A och hitta nästa standardmynningsbeteckning större i API 526. Till exempel, om A = 0,85 tum², är en D-öppning (0,110 tum²) för liten, en E (0,196 tum²) för liten, och så vidare tills du hittar rätt passform. Avrunda aldrig neråt. Den valda öppningen måste vara lika med eller större än den erforderliga arean.

Dimensionering av en säkerhetsventil för Steam Service

Ångdimensionering använder en förenklad version av gasekvationen eftersom ångegenskaperna vid mättnad är välkarakteriserade. API 520 del I tillhandahåller en ångspecifik formel:

A = W / (51,45 × Kd × Ksh × Kn × Kb × P1)

• Ksh = korrektionsfaktor för överhettning (1,0 för mättad ånga; mindre än 1,0 för överhettad ånga, från API 520 Tabell 6)
• Kn = Napier-korrigering för högtrycksånga (gäller när inställt tryck överstiger 1 500 psia)
• Övriga variabler definieras som för gasservice

Till exempel en pannsäkerhetsventil med en erforderlig avlastningskapacitet på 50 000 lb/h mättad ånga vid 250 psig inställt tryck (avlastande tryck = 275 psia) och inget betydande mottryck skulle kräva:

A = 50 000 / (51,45 × 0,975 × 1,0 × 1,0 × 1,0 × 275) ≈ 3,62 tum²

Från API 526 skulle nästa större standardöppning över 3,62 tum² vara en P-öppning på 6,38 tum², som är överdimensionerad. I praktiken kan du använda två mindre ventiler parallellt för att hålla varje ventil mer passande storlek i förhållande till dess öppningsarea – detta ger också redundans.

Dimensionering av en säkerhetsventil för vätskeservice

Vätskelimning skiljer sig fundamentalt från komprimerbar vätskelimning. Vätskor är inkompressibla, så kapaciteten drivs av kvadratroten av differentialtrycket snarare än absolut tryck.

API 520 flytande limningsformel är:

A = Q / (38 × Kd × Kw × Kc × Kv × √(ΔP / G))

• Q = erforderligt avlastande flöde i amerikanska gallons per minut (gpm)
• Kd = 0,65 för flytande service (inte 0,975)
• Kw = mottryckskorrigering för balanserade ventiler (1,0 för konventionella ventiler)
• Kc = kombinationskorrigering (1.0 om ingen rupturskiva uppströms, 0.9 om rupturskiva är installerad i serie)
• Kv = viskositetskorrektionsfaktor (1,0 för initial dimensionering; upprepa om vätskan är viskös)
• ΔP = differenstryck över ventilen i psi (avlastande tryck minus mottryck)
• G = vätskans specifik vikt i förhållande till vatten vid 60°F

Vätskesäkerhetsventiler kräver ofta ASME Sektion VIII UV-stämpel, och speciella vätsketrimningsversioner av standardventilkroppar måste användas. Användning av en gas-/ångventilkropp för vätskeservice utan vätsketrim resulterar vanligtvis i betydande kapacitetsminskning och eventuell instabilitet.

Viskositetskorrigering för tjocka vätskor

Om vätskeviskositeten vid avlastande förhållanden överstiger cirka 100 SSU (Saybolt Seconds Universal), blir viskositetskorrektionsfaktorn Kv signifikant. Korrigeringen använder Reynolds-numret genom öppningen. Börja med Kv = 1,0, beräkna en provöppningsarea, bestäm Reynolds-talet, slå upp Kv från API 520-diagrammet och räkna sedan om. Iterera tills öppningsområdet konvergerar – vanligtvis inom två eller tre iterationer för typiska processvätskor.

Standard öppningsstorlekar: API 526 referenstabell

När du har beräknat den erforderliga öppningsarean väljer du nästa standard öppningsbeteckning från API 526. Tabellen nedan visar standard öppningsbeteckningarna och deras nominella ytor. Verifiera alltid med den specifika tillverkarens datablad, eftersom faktiska effektiva mynningsområden kan variera något från de nominella API 526-värdena.

Hur mottryck påverkar val och dimensionering av säkerhetsventiler

Mottryck är en av de vanligaste felhanterade aspekterna av övertrycksventilens storlek. Ingenjörer som ignorerar det får ventiler som fungerar annorlunda än designen – ibland farligt.

Konventionella säkerhetsventiler

En konventionell säkerhetsventil med direktfjäder har sin fjäderkavitet ventilerad till utloppet. Detta innebär att mottrycket verkar direkt mot fjäderkraften, vilket effektivt höjer det inställda trycket. Om överlagrat mottryck är konstant och känd , ventilen kan bänkställas för att kompensera. Men om mottrycket är variabelt ändras det inställda trycket med det - en farlig situation. API 520 rekommenderar det uppbyggt mottryck på en konventionell ventil inte överstiga 10 % av inställt tryck i mätare.

Balanserade bälgar säkerhetsventiler

En balanserad övertrycksventil i bälgen använder ett flexibelt element för att isolera fjädern från mottrycket, vilket håller det inställda trycket stabilt oavsett utloppsförhållanden. Dessa ventiler kan hantera mottryck upp till ca 50 % av inställt tryck utan betydande prestandaförsämring, även om kapaciteten fortfarande minskar med stigande mottryck och Kb-korrigeringen fortfarande gäller.

Pilotstyrda övertrycksventiler

En pilotmanövrerad avlastningsventil använder processtryck för att hålla huvudventilsätet stängt. Huvudventilen öppnar endast när piloten känner av övertryck. Dessa ventiler är i huvudsak immuna mot mottryckseffekter på inställt tryck och kan arbeta med mottryck upp till 80 % av inställt tryck i vissa utföranden . De väljs ofta för högtrycksapplikationer, utskjutande samlingsrör med betydande uppbyggt mottryck och situationer där exakt inställt tryck är kritiskt.

Tvåfasig och blandad fasavlastning: Särskilda överväganden

När avlastningsvätskan är en tvåfasig vätske-ånga-blandning gäller varken gas- eller vätskelimningsmetoden direkt. Blinkande vätskor, reaktiva system och kylkretsar ger ofta tvåfasavlastningsscenarier. Underdimensionering i dessa fall är vanligt och farligt.

De erkända metoderna för tvåfas dimensionering inkluderar:

• DIERS metodik (Design Institute for Emergency Relief Systems) — det mest rigorösa tillvägagångssättet, utvecklat specifikt för reaktiva och icke-jämvikts tvåfassystem
• Omega-metoden — En förenklad jämviktsmodell från Leung (1986), antagen i API 520 Appendix C; använder en enda parameter ω härledd från flashberäkningar vid 90 % och 100 % av avlastningstrycket
• HEM (Homogeneous Equilibrium Model) — förutsätter fullständig termodynamisk jämvikt och homogen blandning; konservativ för de flesta tillämpningar

Dimensionering i två faser kräver vanligtvis en processimulator (som Aspen HYSYS, SimSci PRO/II eller VMGSim) för att generera flashdata vid avlastande förhållanden. Den resulterande erforderliga öppningsarean är ofta 2 till 5 gånger större än vad en ren ångberäkning skulle föreslå för samma flödeshastighet. Detta är anledningen till att många anläggningar som har dimensionerat avlastningsventiler med enbart ångservice har funnit att de är kraftigt underdimensionerade när den faktiska vätskan var tvåfasig.

Inloppstryckfall: 3%-regeln som ignoreras

Trycket vid ventilinloppet när det strömmar får inte falla mer än 3 % under det inställda trycket (enligt API 520 del II och API 526). Denna gräns på 3 % för inloppstryckfall är en av de begränsningar som oftast överträds i installationspraxis, och den orsakar pladder.

Här är anledningen: en fjäderbelastad säkerhetsventil börjar stänga när inloppstrycket sjunker. Om inloppsröret har högt motstånd sjunker trycket vid ventilinloppet kraftigt när ventilen öppnar. Om detta fall överstiger utblåsningen (trycksänkningen som krävs för att återställa ventilen – vanligtvis 7–10 % av det inställda trycket för processventiler), stänger ventilen innan systemtrycket har återhämtat sig och öppnas sedan igen. Cykeln upprepas - det här är pladder och det förstör ventilsätet.

I praktiken innebär 3%-regeln att inloppsröret måste vara kort och stort hål. En grov riktlinje: inloppsmunstycket ska vara minst lika stor som storleken på ventilinloppsanslutningen från API 526-tabellen, och motsvarande längd på inloppsröret bör minimeras. Beräkna det faktiska tryckfallet vid fullt avlastande flöde med Darcy-Weisbachs ekvation innan du slutför installationsdesignen.

Brandfallsstorlek: När termisk avlastning dominerar

Brandfall styr ofta säkerhetsventilernas dimensionering för lagringskärl och processutrustning placerade i områden med brandfarliga inventeringar. Scenariot förutsätter en poolbrand som omger kärlet, värmer upp innehållet och genererar ånga som måste avlastas.

API 521 tillhandahåller två ekvationer för tillförsel av brandvärme - en för våt yta (vätska under lågan) och en för ovätad yta (ångutrymme). Ekvationen för våt yta styr och ger en värmetillförsel i BTU/h eller kW. Denna värmetillförsel divideras sedan med vätskans latenta förångningsvärme vid avlastande förhållanden för att ge den erforderliga ångflödeshastigheten.

En kritisk detalj: brandfallet tillåter 21% övertryck under ASME avsnitt VIII (mot 10 % för normala fall), vilket minskar den erforderliga öppningsarean något. Men ASME kräver också att brandfallet hanteras antingen av en dedikerad brandavlastningsventil inställd på 110 % av MAWP (medan den primära ventilen är på 100 %), eller genom att visa att den primära ventilen har tillräcklig kapacitet för båda scenarierna.

Exempel: ett horisontellt kärl som innehåller 10 000 gallons nafta med 2 000 ft² fuktad yta, ingen dränering, ingen isolering och ingen släckvattentillförsel (F = 1,0):

Q = 43 200 × 1,0 × 2 000 ^0.82 ≈ 34 200 000 BTU/h

Om den latenta värmen från nafta vid avlastande förhållanden är 120 BTU/lb, är det erforderliga ångflödet 285 000 lb/h – ett mycket stort avlastningskrav som sannolikt skulle driva valet av flera säkerhetsventiler med stor öppning eller en pilotmanövrerad ventil.

Vanliga storleksmisstag och hur man undviker dem

Använder fel vätskefas

Om man antar att avlastningen är helt och hållet ånga när den faktiska vätskan vid avlastningsförhållanden är tvåfas kan ventilen underdimensionera ventilen med en faktor 3 eller mer. Kör alltid en snabbberäkning vid avlastning av tryck och temperatur för att bestämma den faktiska fasen och sammansättningen av den strömmande vätskan.

Ignorera mottryck i flaresystem

När en växt åldras och fler avlastningslaster läggs till i facket, ökar mottrycket. En ventil dimensionerad för 5 psi mottryck år ett kan se 25 psi mottryck tio år senare när produktionsexpansionerna belastar fakkelsystemet. Kontrollera återtrycksantagandena under granskningar av hantering av förändringar.

Välja överdimensionerade ventiler "För säkerhets skull"

Instinkten att lägga till marginal genom att välja en större ventil är kontraproduktiv. En överdimensionerad säkerhetsventil klapprar och orsakar mekanisk skada och läckage. API 520 del I varnar uttryckligen: den valda öppningen bör vara så nära den beräknade erforderliga arean som möjligt utan att gå under den. Om nästa standardstorlek resulterar i en ventil som är mer än 10 % större än nödvändigt, överväg att använda ett mindre inställt tryck eller två mindre ventiler parallellt.

Att glömma kombinationskorrigeringsfaktorn Kc

När en sprängskiva installeras uppströms om en säkerhetsventil, fungerar kombinationen som en enda enhet och kapaciteten reduceras. API 520 specificerar Kc = 0,9 om inte den specifika kombinationen har testats och certifierats. Många ingenjörer tillämpar denna faktor endast på den flytande limningsformeln och glömmer att den gäller även för gaslimning.

Tar inte hänsyn till driftstryck kontra inställt tryck

ASME Sektion VIII kräver att en säkerhetsventil förblir stängd och inte läcker under normala driftsförhållanden. API rekommenderar ett minimum 10 % driftsmarginal mellan normalt drifttryck och inställt tryck (dvs inställt tryck bör vara minst 1,1× det maximala normala drifttrycket). Ventiler manövrerade för nära för att ställa in trycket upplevde sjudning, sätesläckage och för tidigt slitage.

Programvara och verktyg för dimensionering av säkerhetsventiler

Manuell beräkning med API 520-ekvationer är enkel för enfasvätskor men blir tidskrävande för stora avlastningssystem med många ventiler. Flera mjukvaruverktyg automatiserar processen:

• Aspen FLARENET / Aspen Flare System Analyzer — Branschstandard för modellering av flarenätverk; dimensionerar övertrycksventiler och analyserar header-mottrycket samtidigt
• EPCON API — Dedikerat API 520/521/526 storleksverktyg; används ofta för individuell ventildimensionering
• Crosby Engineering Handbook online storleksverktyg — tillhandahålls av Emerson/Crosby för snabb dimensionering av deras ventilprodukter
• Leser VALVESTAR — Europaiskt tillverkareverktyg. tillämpar både API- och EN ISO 4126-metoder
• KOMPRESSA / PV Elite — främst programvara för fartygsdesign, men inkluderar integrerade moduler för dimensionering av övertrycksventiler

Dessa verktyg minskar beräkningsfel och genererar dokumentation för myndighetsinlämningar. De kräver dock korrekta inmatningar. Skräp in, skräp ut - att förstå de underliggande ekvationerna och antagandena är viktigt för att fånga upp fel i programvarans utdata.

Sammanfattning av bestämmelser och kodkrav

Olika regioner och industrier tillämpar olika koder för dimensionering och installation av säkerhetsventiler. Tabellen nedan sammanfattar de primära standarderna:

Praktisk checklista för dimensionering av säkerhetsventiler

Använd denna checklista innan du slutför någon beräkning av dimensionering av säkerhetsventiler och inköpsspecifikationer.

1. Identifiera alla trovärdiga övertrycksscenarier och bestäm det styrande fallet (maximalt erforderligt avlastningsflöde)
2. Bekräfta MAWP och ställ in trycket, se till att minst 10 % driftsmarginal över maximalt normalt driftstryck
3. Bestäm avlastningsvätskefasen (gas, vätska, ånga, tvåfas) vid inställt tryck plus övertryck
4. Samla vätskans egenskaper: molekylvikt, k-förhållande, kompressibilitet Z, viskositet, latent värme, specifik vikt
5. Uppskatta mottrycket (överlagrat och uppbyggt) och välj ventiltyp därefter
6. Tillämpa korrekt API 520-formel för vätskefasen och beräkna erforderlig öppningsarea A
7. Tillämpa alla korrektionsfaktorer (Kb, Kc, Kw, Kv) som är tillämpliga på din installation
8. Välj nästa större standardöppning från API 526; verifiera att det valda området inte är mer än cirka 10 % större än vad som krävs (för att undvika pratrisk)
9. Kontrollera att inloppsrörets tryckfall vid fullt avlastningsflöde inte överstiger 3 % av inställt tryck
10. Bekräfta att utloppsrörets mottryck vid fullt avlastande flöde ligger inom ventiltypens tillåtna gräns
11. Ange konstruktionsmaterial som är kompatibla med processvätskan och temperaturen
12. Bekräfta att ventilen har rätt kodstämpel (UV för ASME Sektion VIII, V för Sektion I pannservice)
