Hur vet man om din säkerhetsventil är dålig?

Det korta svaret: Nyckeltecken på att din säkerhetsventil har misslyckats

En säkerhetsventil är dålig när den läcker kontinuerligt, misslyckas med att öppna under övertryck, öppnar under inställd tryckpunkt eller visar synlig korrosion och fysisk skada. Dessa är inte mindre underhållsproblem – en felaktig säkerhetsventil på en panna, tryckkärl eller HVAC-system är en direkt säkerhetsrisk. I industriella miljöer är en trasig övertrycksventil en av de främsta orsakerna till katastrofala utrustningsfel och arbetsplatsskador. Om din ventil droppar, gråter, skrattar eller helt enkelt inte kommer att aktiveras korrekt under ett manuellt test, behöver den omedelbar inspektion eller byte.

Följande guide går igenom alla meningsfulla symptom, testmetoder och ersättningsöverväganden så att du kan fatta ett välgrundat beslut om tillståndet för din säkerhetsventil - oavsett om det är på en varmvattenberedare, en kommersiell panna, ett tryckluftssystem eller ett industriellt tryckkärl.

Vad a Säkerhetsventil Gör det faktiskt och varför det misslyckas

Innan du diagnostiserar fel hjälper det att förstå hur enheten fungerar. En säkerhetsventil - även kallad en tryckavlastningsventil (PRV) eller temperatur- och tryckavlastningsventil (T&P-ventil) i vattenuppvärmningsapplikationer - är en mekanisk anordning utformad för att automatiskt släppa ut trycket när det överskrider en förutbestämd säker gräns. Den fungerar som den sista försvarslinjen mellan normala driftsförhållanden och en farlig övertryckshändelse.

Ventilen innehåller en fjäderbelastad skiva eller säte som håller ventilen stängd under normalt tryck. När systemtrycket stiger över ventilens börvärde - vanligtvis stämplat direkt på ventilhuset - komprimeras fjädern, skivan lyfts och trycket ventileras tills förhållandena återgår till säkra nivåer. När trycket sjunker, trycker fjädern tillbaka skivan på sätet, vilket återstänger ventilen.

Misslyckande sker genom flera väldokumenterade mekanismer:

• Fjäderutmattning eller korrosion försvagar stängningskraften
• Mineralavlagringar eller sediment som hindrar skivan från att sitta ordentligt
• Korrosion av ventilhuset, sätet eller skivan på grund av kemisk exponering eller fukt
• Mekanisk skada från vattenslag eller upprepade övertryckshändelser
• Termisk nedbrytning av tätningar i högtemperaturapplikationer
• Enkel ålder — de flesta säkerhetsventiler har en rekommenderad livslängd på 3 till 5 år för bostadsbruk och årliga inspektionsintervaller för industriell användning

En säkerhetsventil som aldrig har testats eller bytts ut efter fem eller fler års tjänst ska behandlas som misstänkt oavsett synligt tillstånd. Ventiler kan verka intakta externt samtidigt som de inte fungerar internt.

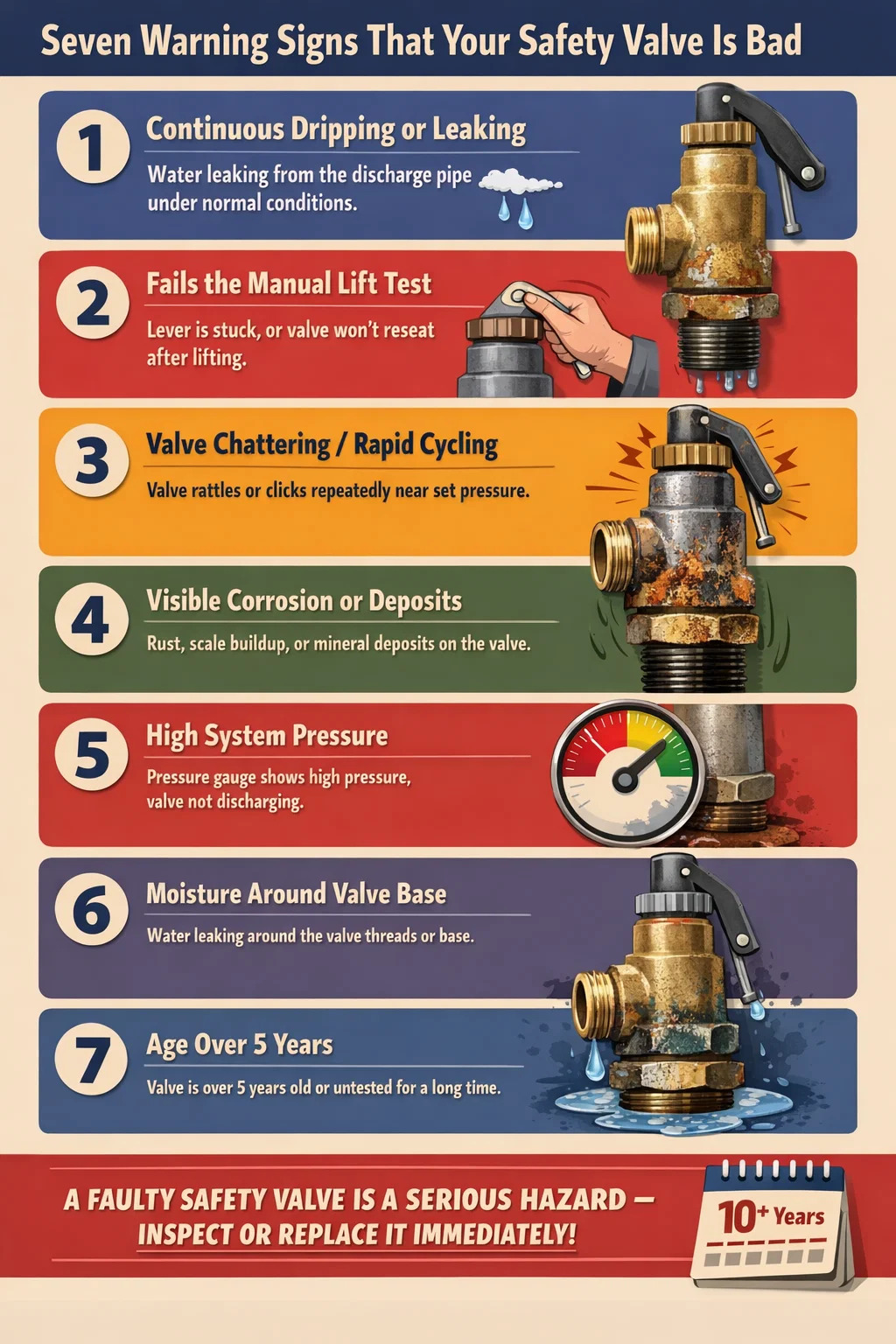

Sju varningstecken på att din säkerhetsventil är dålig

1. Kontinuerligt dropp eller läckage från utloppsröret

Detta är det vanligaste symtomet i vattenvärmare och pannor i bostäder. Om du märker att vatten stadigt droppar från utloppsröret som är anslutet till din T&P avlastningsventil, återställer ventilen inte ordentligt. Det finns två möjliga orsaker: systemtrycket eller temperaturen överstiger verkligen ventilens börvärde (i vilket fall ventilen fungerar korrekt men det underliggande systemproblemet måste åtgärdas), eller så är ventilsätet smutsigt eller skadat och läcker även under normala driftsförhållanden.

För att skilja mellan de två, kontrollera systemtrycket med en mätare. De flesta T&P-ventiler för varmvattenberedare för bostäder är klassade till 150 psi och 210°F. Om ditt tryck är inom normalt intervall (vanligtvis 40–80 psi för hushållsvatten) och ventilen fortfarande droppar, är det själva ventilen som är problemet.

2. Ventilen klarar inte det manuella lyfttestet

De flesta säkerhetsventiler på varmvattenberedare och pannor har en manuell testspak - en liten metallflik som du kan lyfta för att manuellt aktivera ventilen och kontrollera att den öppnar och stänger. Detta är ett av de enklaste och mest direkta testerna som finns. Lyft spaken i cirka 3 sekunder och släpp den sedan. Du bör höra ett strömmande vatten eller ånga, och sedan ska ventilen snäppa fast ordentligt när du släpper spaken.

Om spaken känns stel och ingenting händer när du lyfter den, kan ventilens inre delar vara frusna av korrosion eller avlagringar. Lyfter man det rinner det ut vatten, men sedan fortsätter ventilen att droppa efter att man släppt den, sätet har blivit stört och ventilen läcker nu. I båda fallen - fastnat öppen eller stängd - måste ventilen bytas ut omedelbart. En ventil som inte öppnar kan inte skydda mot övertryck. En ventil som inte stänger skapar en kontinuerlig utsläppsrisk.

Obs: På mycket gamla ventiler som aldrig har testats, kan det att utföra det manuella testet ibland ta bort skalan och göra att ventilen börjar läcka efteråt. Detta är faktiskt ett bevis på att ventilen redan var komprometterad. Byt ut den istället för att försöka reparera.

3. Ventil klappande eller snabb cykling

Chattring beskriver snabb, upprepad öppning och stängning av en säkerhetsventil, vilket ger ett maskingevärsliknande klickande eller skramlande ljud. Detta händer när systemtrycket svävar mycket nära ventilens börvärde, vilket gör att den öppnar och stängs upprepade gånger. Även om själva ventilen kanske inte är defekt i det här scenariot, påskyndar frekvent klapprande sätesslitage och gör att ventilen försämras snabbt.

En ventil som har upplevt betydande tjat ska inspekteras och troligen bytas ut , eftersom skivans upprepade slag mot sätet skapar mikroskador som förhindrar korrekt tätning. Det underliggande tryckproblemet måste också lösas — en överdimensionerad ventil i förhållande till systemkapaciteten är en vanlig orsak, liksom otillräcklig mottryckshantering i industriella rörsystem.

4. Synlig korrosion, rost eller mineralavlagringar

Undersök ventilhuset och området runt utloppsrörets utlopp. Vita, kalkhaltiga avlagringar indikerar kalcium- eller kalkavlagringar från hårt vatten - ett starkt tecken på att ventilen har gråtit eller tömts under en tid utan att problemet har åtgärdats. Orange eller brun färg pekar på järnrost, vilket äventyrar integriteten hos ventilsätet och skivan. Gröna avlagringar kan indikera kopparkorrosion i system med kopparrör.

Dessa avlagringar indikerar inte bara tidigare läckage - de förvärrar aktivt problemet genom att skapa grova, ojämna sittytor som förhindrar att ventilen stängs rent. Alla säkerhetsventiler som visar betydande yttre korrosion eller mineralskorpa bör bytas ut istället för att rengöras eftersom de inre ytorna nästan säkert är i ett jämförbart eller sämre skick.

5. Systemtrycket förblir högt trots ventilnärvaro

Om en tryckmätare konsekvent visar systemtrycket över det normala driftsområdet och säkerhetsventilen inte töms, finns det två viktiga förklaringar: systemet har en separat övertryckskälla som bör åtgärdas, eller så har säkerhetsventilen fastnat stängd och inte öppnas när den borde. En säkerhetsventil som vägrar att öppna under äkta övertrycksförhållanden är utan tvekan farligare än en som läcker, eftersom den tillåter trycket att fortsätta byggas utan avlastning.

Detta scenario är vanligast i system där säkerhetsventilen har lämnats oprövad i flera år, vilket gör att interna komponenter kan kärva på grund av korrosion. Korsreferens alltid tryckmätaravläsningar med ventilens börvärde (stämplad på ventilhuset) för att avgöra om ventilen borde ha aktiverats.

6. Vatten eller fukt runt ventilbasen eller gängorna

Fukt runt den gängade anslutningen där ventilen skruvas in i pannan, varmvattenberedaren eller kärlet kan indikera gängfel, ett försämrat gängtätningsmedel eller mikrosprickor i själva ventilkroppen. Detta skiljer sig från utloppsröret som droppar och bör inte förväxlas med det. Fukt vid ventilhusets gängor tyder på att ventilhuset är äventyrat, vilket är ett strukturellt felläge.

Försök aldrig att dra åt ett säkerhetsventilhus på ett trycksatt system. Släpp trycket och dränera systemet innan du utför något arbete på ventilgängorna.

7. Ålder bortom rekommenderad livslängd

Även om en säkerhetsventil inte visar något av ovanstående symtom, är enbart ålder ett legitimt skäl för utbyte. American Society of Mechanical Engineers (ASME) och de flesta ventiltillverkare rekommenderar att säkerhetsventiler byts ut vart tredje till femte år i bostadsapplikationer. Industriella och kommersiella säkerhetsventiler bör testas och omcertifieras årligen, med utbyte enligt inspektionsresultaten.

En ventil mer än 10 år gammal som aldrig har bytts ut eller testad har en okänd tillförlitlighet och bör behandlas som icke-funktionell för säkerhetsplaneringsändamål. Intern fjäderförsämring och säteskorrosion fortskrider osynligt över tiden och kan inte bedömas utifrån.

Hur man testar en säkerhetsventil steg för steg

Att testa en säkerhetsventil varierar beroende på applikation. Följande procedur gäller för det vanligaste bostadsscenariot - en T&P avlastningsventil på en varmvattenberedare - men principerna sträcker sig till andra tillämpningar.

Innan du börjar

• Kontrollera att utloppsröret leder vatten säkert till ett golvbrunn eller utanför - aldrig till en plats där skållningsvatten kan orsaka skada
• Ha en ersättningsventil till hands innan du testar en gammal ventil, om den inte kan återställas efter aktivering
• Bär lämplig skyddsutrustning - utsläppt vatten kan vara mycket varmt
• Leta reda på ventilens tryck- och temperaturklassificering på etiketten eller stämpeln på ventilhuset

Manuell lyfttestprocedur

1. Lokalisera testspaken på sidan av ventilen
2. Lyft spaken ordentligt och håll den uppe i 3 sekunder
3. Lyssna efter vatten eller ånga som strömmar ut genom röret
4. Släpp spaken och observera om ventilen slutar tömma snabbt och helt
5. Vänta 30 sekunder och kontrollera utloppsrörets utlopp för fortsatt dropp

Pass: Ventilen öppnades när den lyftes, släppte ut vatten eller ånga och återsattes rent utan att droppa efteråt.

Misslyckas: Spaken sitter fast och rör sig inte, ingen urladdning inträffade eller ventilen fortsätter att droppa efter att den släppts.

Tryckprovning för industriella och kommersiella ventiler

För industriella övertrycksventiler på pannor, kompressorer eller tryckkärl är ett bänktest eller in-situ trycktest standardverifieringsmetoden. Detta innebär att man applicerar en kalibrerad tryckkälla på ventilinloppet och dokumenterar det exakta trycket vid vilket ventilen öppnar (kallat "inställt tryck" eller "pop-tryck") och återställs. Den acceptabla toleransen är vanligtvis ±3 % av märkskyltens inställda tryck för ventiler över 70 psi, enligt ASME Section VIII-standarder.

Ventiler som öppnar mer än 3 % under eller över det nominella inställda trycket är okalibrerade och måste servas eller bytas ut. Dokumentation av säkerhetsventiltestning är ett regulatoriskt krav i de flesta jurisdiktioner för kommersiell och industriell tryckutrustning.

Säkerhetsventilfellägen jämförda

Vad händer om du ignorerar en dålig säkerhetsventil

Konsekvenserna av att driva ett system med en felaktig säkerhetsventil sträcker sig från mindre egendomsskador till katastrofala fel med risk för människoliv. Detta är inte en överdrift – fel på tryckkärl är en dokumenterad och studerad orsak till industriolyckor över hela världen.

Vattenvärmare explosion

En varmvattenberedare för bostäder utan en fungerande T&P-avlastningsventil kan uppleva en kokande vätskeexpanderande ångexplosion (BLEVE) om termostaten inte fungerar i öppet läge och temperaturen stiger okontrollerat. Resultatet är en ångdriven explosion som kan starta varmvattenberedaren genom golv och tak, med den frigjorda energin som motsvarar flera dynamitstavar. BLEVE-incidenter som involverar varmvattenberedare för bostäder är sällsynta just för att T&P-ventiler krävs enligt kod - men fall inträffar varje år där ventiler avsiktligt har tagits bort, förbigåtts eller lämnats i ett misslyckat tillstånd.

Pannövertryckshändelser

Kommersiella och industriella pannor som fungerar utan korrekt fungerande säkerhetsventiler är av goda skäl föremål för strikt regulatorisk tillsyn. En övertryckshändelse i ett pannsystem kan spränga rör, förstöra värmeväxlare och orsaka strukturella skador på byggnaden som inrymmer systemet. I ångpanneapplikationer är utsläpp av överhettad ånga vid högt tryck omedelbart livsfarligt för alla i närheten.

Tryckluftssystem brister

Luftkompressortankar är utrustade med säkerhetsventiler för att förhindra att tanken går sönder på grund av övertryck. En korroderad eller kärv övertrycksventil på en kompressortank som samtidigt upplever en trasig tryckvakt skapar förutsättningar för tankfel. Sprickor i luftkompressortanken producerar splitter med dödlig hastighet och har varit ansvarig för flera dödsfall i verkstads- och garagemiljöer. OSHA-register dokumenterar dessa incidenter årligen, de flesta involverar gamla tankar med komprometterade eller saknade säkerhetsventiler.

Egendomsskada från kontinuerlig utsläpp

Även utan ett katastrofalt fel kommer en säkerhetsventil som gråter kontinuerligt att orsaka kumulativa vattenskador på golv, väggar och området runt utrustningen. I områden med hårt vatten kan kalkavlagringar från det utsläppta vattnet skada avloppsledningar och golvbeläggningar. Den pågående vattenförlusten ökar också kostnaderna för användningen och kan tillåta mögeltillväxt i områden med dålig ventilation runt utloppsröret.

Byta ut en dålig säkerhetsventil: Vad du behöver veta

Att byta ut en säkerhetsventil är en enkel mekanisk uppgift på varmvattenberedare för bostäder och små pannor, men kräver noggrann uppmärksamhet på specifikationsmatchning och korrekt installationsteknik.

Matcha ersättningsventilen exakt

Ersättningsventilen måste matcha originalet i tre kritiska parametrar:

• Tryckklassificering: Det inställda trycket måste matcha eller vara lämpligt för systemets maximalt tillåtna arbetstryck (MAWP)
• Temperaturklassificering (för T&P-ventiler): Måste matcha eller överskrida utrustningens maximala temperaturutgång
• BTU eller flödeskapacitet: Ventilen måste vara klassad för att avlasta minst så mycket energi som systemet kan generera - underdimensionerade ersättningsventiler är ett vanligt fel
• Trådstorlek och typ: NPT-gängstorleken måste matcha den befintliga porten på varmvattenberedaren eller kärlet

För varmvattenberedare för bostäder är denna information vanligtvis stämplad på den befintliga ventilen och listad i utrustningstillverkarens specifikationer. Standard T&P-ventiler för vattenvärmare för bostäder är vanligtvis klassade till 150 psi / 210°F med en 3/4-tums NPT-anslutning och BTU-värden som sträcker sig från 100 000 till 200 000 BTU/h beroende på tankstorlek och värmeeffekt.

Installationsanmärkningar

• Töm alltid systemet och gör det trycklöst innan du tar bort den gamla ventilen
• Rengör den gängade porten noggrant och applicera ny PTFE gängtätningstejp (rörmokartejp) på de nya ventilgängorna
• Dra inte åt för hårt — de flesta tillverkare anger ett vridmoment i intervallet 15 till 30 ft-lb; överdragning kan spricka ventilhuset
• Se till att utloppsröret återinstalleras korrekt - det måste sluta på en säker plats, luta nedåt för att tillåta dränering och inte vara tilltäppt eller igensatt
• Utför ett manuellt lyfttest efter att ha trycksatt igen för att bekräfta att den nya ventilen öppnar och återställs korrekt
• Märk ventilen med installationsdatum för framtida referens

I många jurisdiktioner måste byte av säkerhetsventiler på kommersiell eller industriell tryckutrustning utföras av en licensierad tekniker eller panninspektör. Kontrollera lokala koder innan du försöker detta arbete i kommersiella miljöer.

Kostnad för utbyte

En T&P-avlastningsventil för bostäder kostar vanligtvis mellan $10 och $40 USD för själva delen. En licensierad rörmokare som utför bytet kommer vanligtvis att debitera $100 till $300 inklusive arbete, beroende på plats och tillgänglighet för varmvattenberedaren. Industriella säkerhetsventiler varierar enormt i kostnad - en grundläggande ASME-certifierad fjäderbelastad tryckavlastningsventil för industriell service kan variera från $50 till flera tusen dollar beroende på storlek, tryckklassning och konstruktionsmaterial. Med tanke på konsekvensen av fel är detta en av de minst kostnadsmotiverade platserna att skjuta upp underhåll i något mekaniskt system.

Hur ofta bör säkerhetsventiler inspekteras och bytas ut

Inspektions- och utbytesfrekvensen beror mycket på applikationen, driftsmiljön och regelverket som styr utrustningen.

För miljöer med hög korrosion – inklusive system som använder aggressiva kemikalier, vatten med hög klorhalt eller luft med hög luftfuktighet – bör inspektionsintervallerna förkortas och visuella kontroller utföras minst kvartalsvis. Ventilens faktiska skick vid inspektionstillfället bör alltid ha företräde framför ett kalenderbaserat utbytesschema. En ventil som visar tecken på korrosion efter två år bör bytas ut efter två år, inte skjutas upp till femårsschemat.

Ofta förvirrade frågor: När det inte är säkerhetsventilen

Inte alla tryckrelaterade symptom pekar direkt på själva säkerhetsventilen. Att förstå vad som kan orsaka liknande symtom hjälper dig att undvika onödiga ersättningar och säkerställer att det verkliga problemet åtgärdas.

Termisk expansion i slutna system

I bostäder med en tryckreduceringsventil (PRV) på vattentillförseln blir vattensystemet effektivt stängt — expanderande vatten som värms upp i tanken har ingen annanstans att ta vägen förutom upp i tryck. Om ingen expansionstank är installerad kommer T&P-avlastningsventilen att öppnas med jämna mellanrum för att avlasta detta termiska expansionstryck, vilket orsakar intermittent dropp som ser ut som ventilfel. I det här scenariot fungerar säkerhetsventilen korrekt - fixen är att installera en termisk expansionstank, inte ersätta avlastningsventilen.

För högt tillförseltryck

Kommunalt vattenförsörjningstryck över 80 psi är vanligt i vissa områden och kan få T&P-ventilen att gråta om den närmar sig ventilens nominella inställda tryck. Lösningen är att justera eller byta ut den inkommande tryckreduceringsventilen, inte själva T&P-ventilen. Kontrollera ditt tillförseltryck på en utomhusslanghaklapp med en enkel mätare - de är tillgängliga för under $15 i vilken järnaffär som helst.

Kondens på kalla rör

I fuktiga miljöer kan kondens på kallvattenledningar nära varmvattenberedaren skapa pölar på golvet som misstas för ventilutsläpp. Rör vid utloppsröret efter en period av värmarens drift - om det är vått men vattnet är kallt och själva röret är kallt, har du förmodligen att göra med kondens snarare än ventilutsläpp.

Felaktig tryckmätare

I industriella och kommersiella system kan en tryckmätare som visar förhöjda värden i sig vara defekt snarare än att trycket är riktigt högt. Innan du dömer en säkerhetsventil för att den inte öppnas vid uppenbart övertryck, verifiera mätaravläsningen med en andra, kalibrerad mätare. Tryckmätare är slitageartiklar som också kräver periodisk omkalibrering och utbyte.

Sammanfattning: Det snabbaste sättet att utvärdera din säkerhetsventil

Om du letar efter en snabb checklista att gå igenom just nu, här är en direkt bedömningssekvens:

1. Titta: Finns det dropp, fukt, avlagringar eller rost på eller runt ventilhuset och utloppsröret? Om ja – inspektera vidare eller byt ut.
2. Lyssna: Är det något skrammel, väsande eller klickande från ventilen under normal drift? Om ja – inspektera och byt ut.
3. Testa: Utför det manuella lyfttestet. Öppnar den fritt och sätts tillbaka rent? Om inte - byt ut.
4. Datum: När byttes den senast? Om det är mer än 5 år sedan eller okänt – byt ut proaktivt.
5. Tryckkontroll: Är systemtrycket konsekvent inom det normala driftsintervallet för din utrustning? Om inte – åtgärda systemets tryckproblem först och utvärdera sedan ventilen igen.

En säkerhetsventil är en liten, billig komponent i förhållande till den utrustning den skyddar och konsekvenserna av dess fel. Byt ut den om du är osäker. Kostnaden för en ny ventil är trivial jämfört med den potentiella kostnaden – ekonomisk och på annat sätt – för att fungera utan en som fungerar.
