Hur testar man en säkerhetsventil?

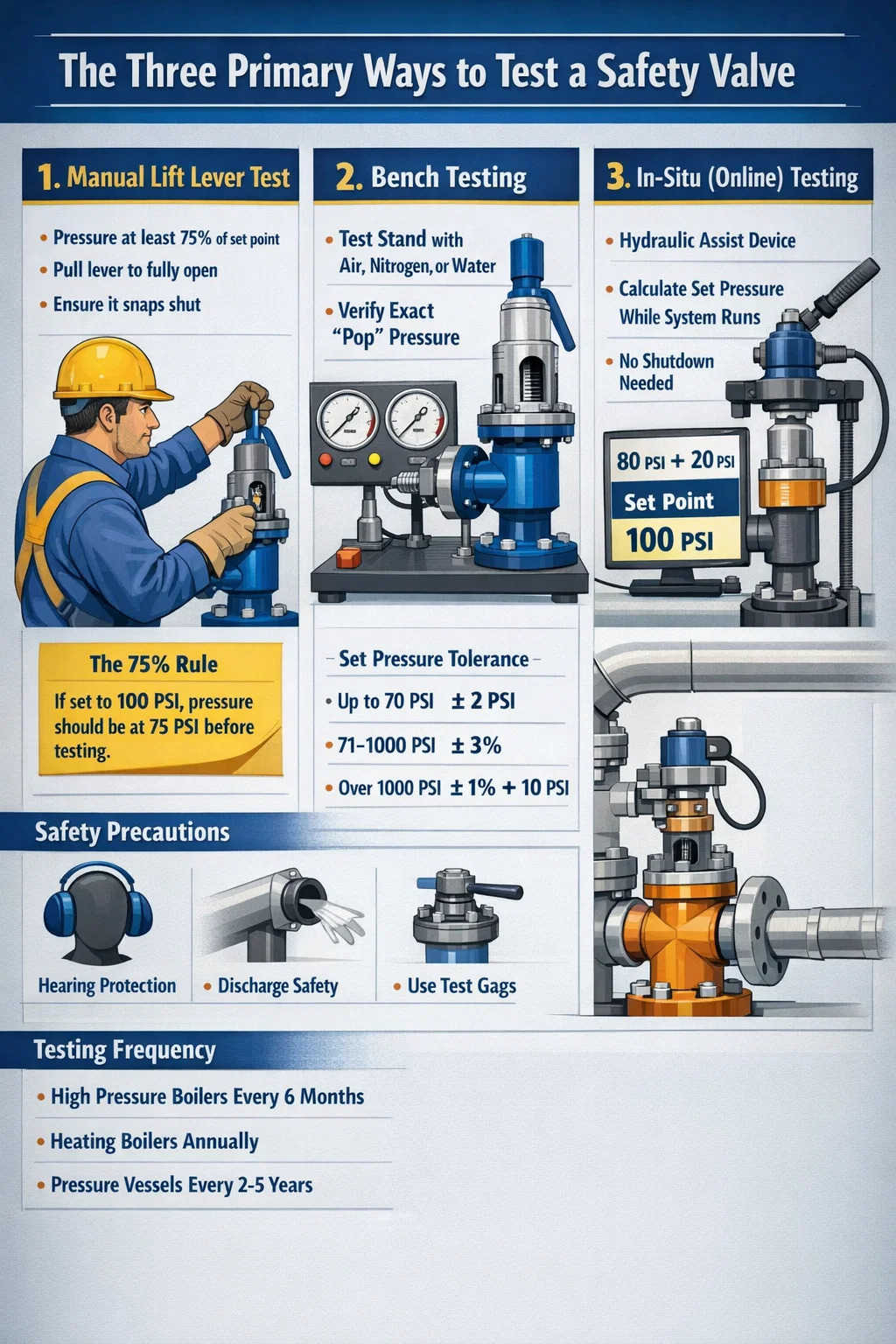

Snabbt svar: De tre primära sätten att testa a Säkerhetsventil

För att säkerställa a säkerhetsventil fungerar korrekt måste den testas med en av tre primära metoder: Manuell lyfttestning med den fysiska spaken, Bänktestning på en dedikerad testbänk, eller Testning på plats (även känd som onlinetestning) med hydrauliska hjälpverktyg med hög precision.

Testning är inte bara en funktionskontroll; det är ett myndighetskrav. Till exempel, ASME avsnitt VI och VII tillhandahålla specifika intervall för dessa tester för att förhindra att ventilkomponenterna fastnar på grund av korrosion eller mineraluppbyggnad. Att försumma dessa procedurer kan leda till katastrofala fel under en övertryckshändelse.

Metod 1: Det manuella lyftspakstestet

Detta är den mest grundläggande formen för att verifiera en säkerhetsventil är i drift. De flesta industriventiler är utrustade med ett manuellt handtag eller "provspak" utformad för just detta ändamål.

75 %-regeln för manuell testning

Du får aldrig dra i spaken på ett kallt eller trycklöst system. De flesta tillverkare anger att systemtrycket måste vara minst 75 % av inställt tryck innan spaken dras. Till exempel, om din säkerhetsventil är inställd på 100 PSI, bör systemet vara på 75 PSI innan testning. Detta tryck ger den nödvändiga lyftkraften för att förhindra att ventilskivan slår tillbaka och skadar de ömtåliga sätesytorna.

• Dra spaken till helt öppet läge.
• Håll den i några sekunder för att spola bort skräp.
• Släpp den och se till att den snäpper igen omedelbart utan att läcka.

Metod 2: Bänktestning (Guldstandarden)

Bänktestning är det mest exakta sättet att verifiera det exakta "pop"-trycket och återställningstrycket för en säkerhetsventil . Detta kräver att ventilen tas bort från rörledningen och tas till en certifierad verkstad.

Inställningen för bänktestning

Ventilen är monterad på ett testställ som använder luft, kväve eller vatten för att simulera systemtrycket. Tekniker ökar långsamt trycket tills säkerhetsventil öppnas.

Metod 3: Testning på plats eller online

För stora anläggningar där det är för dyrt att stänga av en panna, Testning på plats är lösningen. Denna metod använder en specialiserad hydraulisk anordning för att dra upp ventilskaftet medan systemet fortfarande är igång.

Hur in situ-beräkningar fungerar

En dator beräknar säkerhetsventil börvärde genom att kombinera det befintliga systemtrycket med kraften som anbringas av hydraulverktyget. Till exempel, om systemet är på 80 PSI och det hydrauliska verktyget använder 20 PSI kraft för att få det att poppa, bekräftas det inställda trycket till 100 PSI. Detta möjliggör verifiering utan att någonsin uppnå det fulla inställda trycket för pannan, vilket minskar risken.

Kritiska säkerhetsåtgärder under testning

Eftersom a säkerhetsventil frisläppandet är våldsamt och högljutt, specifika säkerhetsprotokoll måste följas för att skydda personalen:

• Hörselskydd: En poppventil kan överstiga 120 decibel.
• Urladdningsriktning: Se till att utloppsröret pekar bort från gångvägar.
• Gagging: Om du testar flera ventiler på en huvudenhet, används "testgags" för att hålla andra ventiler stängda. Kritisk varning: Dra aldrig åt en gag för hårt, annars kommer du att böja ventilskaftet.

När ska du testa din säkerhetsventil?

Testfrekvensen beror på tjänstens svårighetsgrad. En ventil i ett renluftssystem behöver mindre frekvent vård än en i en frätande kemikalieledning.

• Högtrycksångpannor: Kräver ofta ett manuellt test varje 6 månader och ett fullständigt trycktest årligen.
• Värmepannor: Kräver vanligtvis en manuell kontroll en gång om året innan eldningssäsongen börjar.
• Tryckkärl: Inspektionsintervallen sträcker sig vanligtvis från 2 till 5 år beroende på lokala jurisdiktionslagar.
